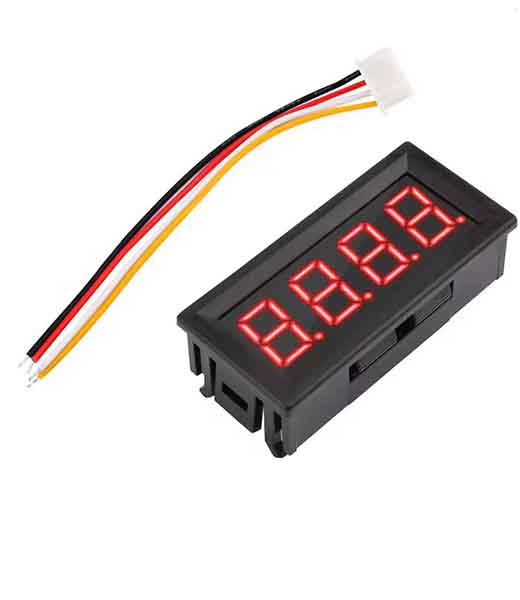

Afficheur 4 Chiffres 7 Segments RS485 Modbus PLC

Description

• Installation facile. Le panneau de l’appareil ne nécessite qu’un trou carré, sans vis.

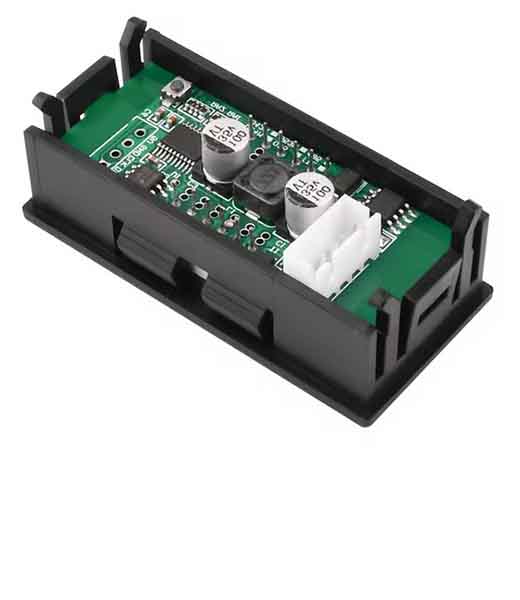

• Circuit d’alimentation à découpage intégré, avec une large plage de tension d’entrée et un rendement de conversion élevé, pour un fonctionnement continu prolongé.
• La borne d’entrée d’alimentation est dotée d’une protection contre les inversions de polarité et les surintensités.
• Puce RS485 de qualité industrielle, avec interface bus pour la protection contre la foudre, les surtensions, l’électricité statique, les surtensions et les surintensités.
• Toutes les puces sont d’origine, neuves et authentiques, avec une plage de température de qualité industrielle.

Présentation du produit
L’hôte (ordinateur, ordinateur industriel, microcontrôleur, API, écran tactile IHM, etc.) peut envoyer des instructions pour contrôler le contenu de l’écran via le bus RS485, RS232 ou l’interface TTL. Prend en charge les protocoles ASCII et Modbus RTU courants. Ce produit est principalement utilisé dans les lignes de production, les équipements de contrôle industriel, les instruments automobiles, les étiquettes électroniques d’entrepôt, etc. Caractéristiques du produit :
1. Plusieurs options de communication disponibles : RS485, RS232, TTL (à préciser lors de la commande). Prise en charge des protocoles MODBUS RTU et ASCII simple, le protocole est automatiquement reconnu.
2. Affichage de tous les caractères ASCII, tels que les entiers, les signes moins, les décimales, ABCDEFPL, etc. Cet afficheur à tube Nixie prend en charge la plupart des caractères ASCII disponibles sur le marché.
3. Fonction d’étiquetage électronique : le contenu initial de l’affichage est paramétrable à la mise sous tension. Largement utilisé pour les numéros d’étiquettes d’entrepôt, par exemple A001, B002, C003.
4. Réglage de la luminosité du trait sur 7 niveaux.
5. Modification du débit en bauds (1 200 bits/s – 1 15200 bits/s) pour couvrir les débits en bauds les plus courants.
6. Modification des bits d’arrêt et de contrôle.
7. Vous pouvez choisir d’afficher le contenu initial à la mise sous tension, comme 0, l’adresse 485 ou tout autre contenu spécifié par l’utilisateur.
8. Un bus 485 peut connecter 32 tubes Nixie (sans relais) et 254 tubes Nixie avec relais.
9. Un logiciel PC compatible est fourni pour faciliter les tests et la modification des paramètres.
La version avec le suffixe T pour le modèle 10 prend en charge l’affichage des deux-points de l’horloge. Ce modèle et cette fonctionnalité ont été ajoutés après la version V2.3.
11. La version V2.4 ajoute une fonction d’affichage clignotant, permettant de définir un chiffre, plusieurs chiffres et le clignotement complet.
Dans la version 12. V3. 0, certains écrans à tube Nixie 3 ou 4 bits 232, 485 et TTL avec interface de communication ont ajouté la fonction de tête de compteur secondaire en charge.
La tête de compteur principale, chargée de communiquer avec l’ordinateur supérieur, peut prendre en charge jusqu’à 31 têtes de compteur secondaire, ce qui, dans certaines applications, permet aux utilisateurs d’économiser plus de 50 % du coût sans aucune modification du programme utilisateur.
13. Le nouveau modèle, portant le suffixe SB, est une tête de compteur secondaire à interface bus unique. Ce type d’écran à tube Nixie ne nécessite qu’un seul fil à 3 conducteurs et la connexion de la tête de compteur principale.
La connexion de la tête peut être effectuée par plusieurs personnes, ce qui est économique et pratique pour le câblage. Cependant, il ne peut pas être utilisé indépendamment et doit être relié à la tête principale avec le même nombre de chiffres.

Spécifications du produit

• Modèle : LED-054S
• Affichage : Affichage rouge à 4 chiffres
• Dimensions du tube Nixie : 0,56 pouce

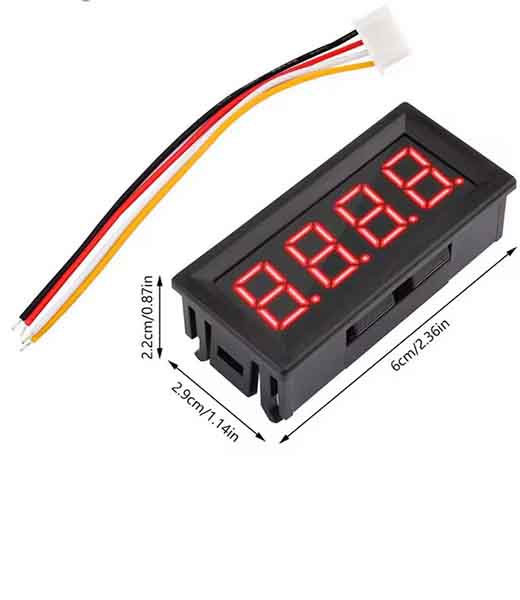

• Dimensions du boîtier : 60 x 29 x 22 mm
• Dimensions de l’ouverture : 58 x 27 mm
• Interface : Modèle de terminal : XH2 54-4P

Définition des broches :
+ : Pôle positif de l’alimentation
– : Pôle négatif de l’alimentation
A/T : Bus RS485 A/TTL_TXD
B/R : Bus RS485 B/TTL_RXD
Paramètres du port série :
Débit en bauds : 1 200 bits/s, 2 400 bits/s, 4 800 bits/s, 9 600 bits/s (réglage d’usine), 19 200 bits/s, 38 400 bits/s, 57 600 bits/s, 115 200 bits/s
Bit de démarrage : 1 bit
Bit d’arrêt : 1 bit (réglage d’usine) (par défaut), 2 bits, 1,5 bits
Bits de données : 8
Bits de contrôle : aucun contrôle (par défaut), contrôle impair, contrôle pair
Protocole de communication : Prend en charge la reconnaissance automatique du texte ASCII et du double protocole Modbus RTU, sans configuration utilisateur
