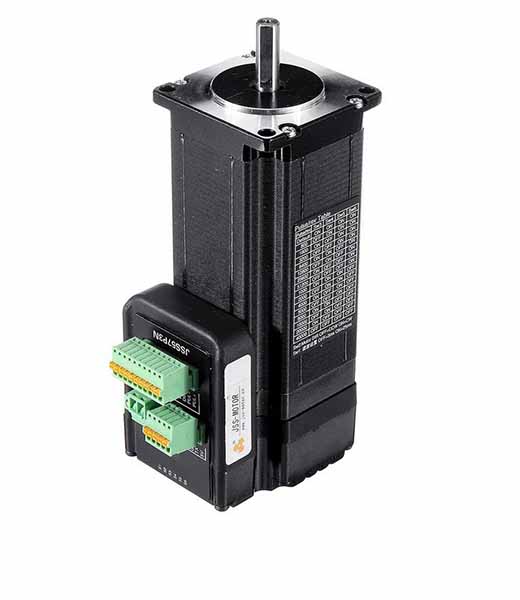

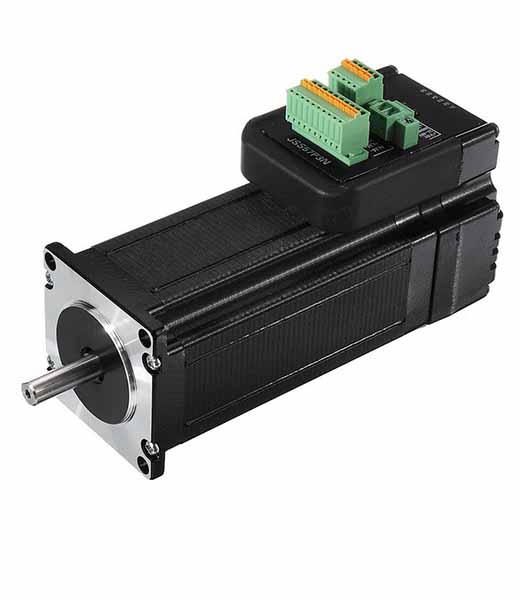

JSS57P3N Nema23 57 3N.m Moteur pas à pas Servomoteur avec driver intégré

Description

Type de moteur: Nema23

• Driver intégré
• Longueur du moteur : 112 mm

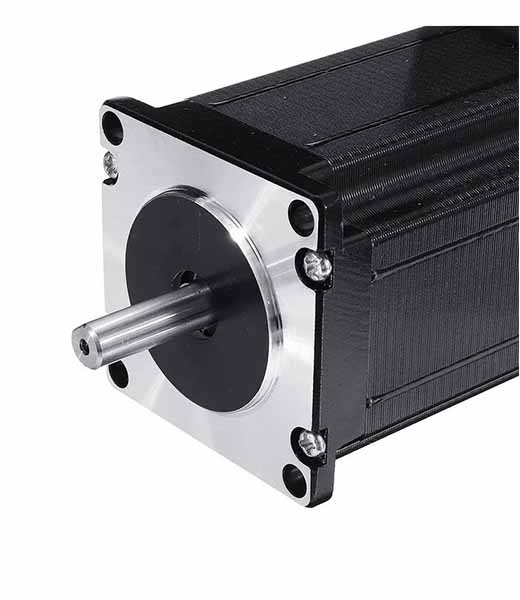

• Diamètre de l’arbre : 8mm
• Tension: 24-48VDC
• Angle de pas: 1,8°
• Puissance : 0,18 KW
• Phase : 2
• Couple nominal: 3 Nm
• Courant nominal: 4.2A
• Résistance : 0.7±10%Ω
• Inductance: 3,0 ± 20% mH
• Isolation de classe B
• Poids: 1.3 Kg

Fonctionnalités:

• Rotation fluide, opérations stables, faible bruit
• Ajuster automatiquement l’écart de position sans perdre de pas
• Démarrage rapide, haute vitesse, couple élevé
• Le courant est ajusté selon la charge pour réduire la température du moteur
• Avec protection contre les surintensités, les surtensions, les excès de position et autres
• Fréquence maximale de réponse 2000
• 16 types de subdivisions avec un maximum de 51200 pas / tour sont disponibles
• Plage de tension 24-48VDC

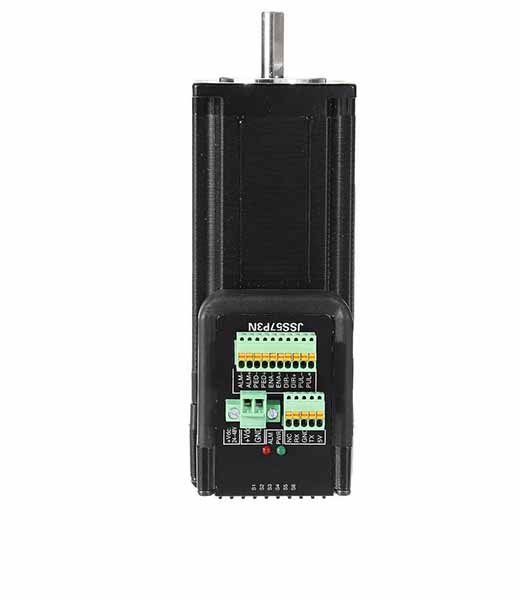

Port de signal de contrôle

Indication d’état

PWR : Voyant d’alimentation. Le voyant vert s’allume lorsque l’alimentation est appliquée.

ALM : Voyant de défaut. Le voyant rouge clignote 1 fois en 3 secondes : surintensité ou court-circuit entre phases ; le voyant rouge clignote 2 fois en 3 secondes : surtension ; le voyant rouge clignote 7 fois en 7 secondes : alarme de tolérance d’erreur de position.
RS232 communication port

RS232 communication port

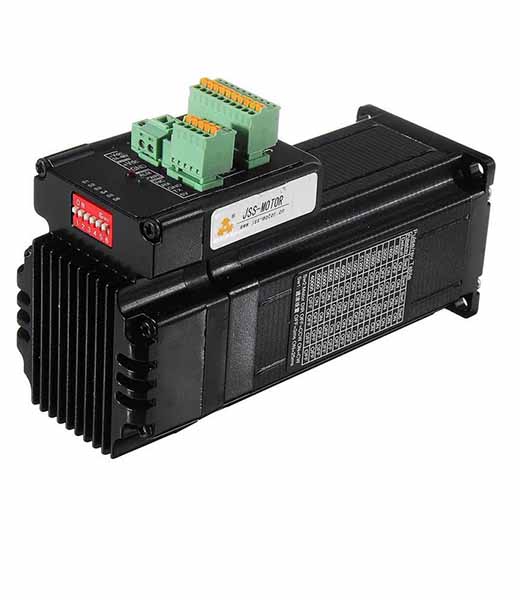

Réglage du commutateur DIP

Le JSS57P utilise un commutateur à six chiffres pour régler le temps de filtrage, le sens de rotation du moteur et la précision de la subdivision.

SW1 : Réglage du temps de filtrage. Par défaut, on = 3 ms, off = 25 ms. Plus le temps de filtrage est long, plus le moteur fonctionne de manière fluide et moins il y a de bruit. De plus, à l’état activé, le temps de filtrage peut être réglé de manière flexible via le logiciel intégré.

SW2 : Réglage du sens de rotation du moteur. On = horaire, off = antihoraire.

SW3, SW4, SW5, SW6 : Réglage de la subdivision
