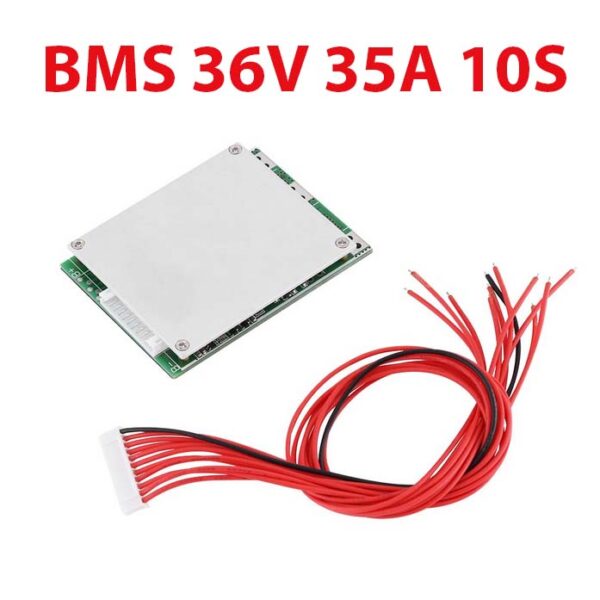

| Description | Équilibreur de cellules de batterie LITHIUM 4S BMS |
- 10 cordes 36V 37V 42V panneau de protection de l'alimentation de la batterie au lithium
- Protection contre les surcharges, les décharges excessives, les surintensités et les courts-circuits
- Courant de décharge 35A à bouche fendue, avec circuit d'équilibrage
- Avec dissipateur thermique et câble 11 broches de 300 mm
- Taille: env. 69 x 51,5 x 10 mm
| Équilibrage des cellules pour Batterie série 4 18650 14.8V |
- 11.1V/12V/12.6V BMS PCB Module de Protection de Batterie
- Protection Equilibrage Contre Surcharge Surintensité Court-circuit pour Batterie Lithium 18650
- Conçu pour les batteries Li-ion série 3, adapté pour batterie au lithium de 11.1V, 12V, 12.6V
- Taille: 64x20x3.4mm
| | Équilibreur de cellules de batterie LITHIUM 4S BMS |
| Content | Caractéristiques:
- Tension de détection de surcharge: 4,28+ 0,05 V
- Surtension de charge: 4.095-4.195V
- Surtension de décharge: 2,55 ± 0,08
- Temps de retard de détection de surcharge 0,1 s
- Plage de température -30-80
- Temps de retard de détection de court-circuit: 100 ms
- Temps de retard de détection de surintensité: 500 ms
- Courant équilibré: 60mA
- Courant de travail: 30A
- Surintensité: 60A
- Fonction de protection contre les courts-circuits: il y a, déconnecter la charge peut être auto-récupération.
- Taille: 45x56mm
Fonction principale:
- Protection contre les surcharges, fonction de protection contre les décharges, protection contre les courts-circuits
- Fonction de protection contre les surintensités, équilibre.
Définition de l'interface:
- Le port de charge de la plaque et le port de décharge sont les mêmes, à la fois positifs et B- batterie "-", port de charge P et port sur l'électrode négative;
- Les coussinets B, N, P sont partout dans le trou, le diamètre du trou du coussin est de 3,5 mm;
- L'interface de détection de charge de batterie avec sortie CC sous forme d'aiguille. Faites la même chose lorsque le N- n'est pas câblé
| Descriptif:
La carte de protection est pour les batteries Li-ion à 10 cellules, elle peut être utilisée pour les batteries ternaires, les batteries au manganèse et les batteries au cobalt
COURANT DE DÉCHARGE 35A. Le connecteur de charge et le connecteur de décharge sont séparés, le courant de décharge est de 35A
FONCTIONS DE PROTECTION STABLES. Fonctions de protection multiples, y compris protection contre les surcharges, protection contre les décharges excessives et protection contre les courts-circuits
COMPLÈTEMENT CHARGÉ. Il a la fonction d'équilibre qui assurerait chaque cellule de batterie étant complètement chargée en même temps
PROLONGER LE TEMPS DE SERVICE. Aide à prolonger le temps de service de votre batterie
Caractéristiques:
- Courant de décharge continu de décharge 35A
- Courant de décharge momentané 100A
- Charge Tension 42V
- Courant de charge 8A (Max.)
- Tension de détection de surcharge de protection de surcharge 4.28 ± 0.05V
- Délai de protection de surcharge 100mS
- Surcharge Annuler la tension 4.08 ± 0.05V
- Balance Balance Détection de tension 4.2 ± 0.025V
- Balance Annuler la tension 4.2 ± 0.05V
- Balance Actuelle 56 ± 5mA
- Protection de surdécharge Tension de détection de surdécharge 2.55 ± 0.08V
- Délai de détection de sur-décharge 50mS
- Sur-décharge Annuler la tension 3.0 ± 0.1V
- Tension de détection de surintensité de protection de surintensité 150mV
- Retard de détection de surintensité 15mS
- Courant de protection contre les surintensités 120 ± 5A
- Protection Annuler Condition Déconnexion Charger
- Condition de protection de court-circuit de protection de court-circuit Court circuit extérieur de charge de charge
- Retard de détection de court-circuit 200uS
- Protection Annuler Condition Déconnecter Charge Résistance interne
- Résistance interne de conduction de circuit principal ≤15mΩ
- Courant de travail de consommation d'énergie d'individu ≤50uA
- Courant de sommeil (surdécharge de batterie) ≤10uA
- Température de fonctionnement -30 ℃ ~ + 80 ℃
- Taille 69 * 51.5 * 10mm / 2.71 * 2.02 * 0.39
|
- Circuit de détection de tension de haute précision
- Borne du chargeur utilisant un appareil haute tension
- Circuit de détection de surintensité à trois étages intégré (surintensité 1, surintensité 2 ou court-circuit
- de charge)
- Le transistor MOS peut contrôler la charge et la décharge de la batterie
- Faible consommation de courant en veille.
| Spécifications:
- Nom du module: Carte de circuit imprimé de protection charge batterie 18650 Li-ion Lithium 3S 12.6V
- Gamme appropriée: pour batterie lithium 3,6V 3,7V à tension nominale (y compris 18650,26650, batteries lithium polymère)
- Taille du produit: 64mmx20mmx3.4mm
- Matériel: métal
- Tension de charge: 12.6V
- Courant de sortie maximum: 20A
- Puissance de sortie maximale / puissance de charge: 252W
Précautions:
- Strictement suivre le schéma de câblage: 0V / 4.2V / 8.4V / 12.6V, sinon cela endommagerait la puce.
- Après la connexion, il faut d'abord charger l'activation, puis aura la sortie.
|
| Test Item |
Min. |
Typ. |
Max |
Unit |
| Tension de charge d'entrée |
54.4 |
54.6 |
54.8 |
V |
| Courant de charge d'entrée |
2 |
3 |
8 |
A |
| Courant de décharge de sortie |
15 |
20 |
22 |
A |
| Protection contre les décharges de surintensité |
45 |
50 |
55 |
A |
| Consommation de courant |
10 |
15 |
25 |
uA |
| Courant d'équilibre |
40 |
45 |
50 |
mA |
| Tension d'équilibre |
4.18 |
4.20 |
4.22 |
V |
| Tension de protection contre les surcharges |
4.18 |
4.20 |
4.25 |
V |
| Libération de tension de protection contre les surcharges |
4.05 |
4.10 |
4.15 |
V |
| Temps de retard de tension de protection contre les surcharges |
1.0 |
1.5 |
2.0 |
S |
| Tension de protection contre les décharges excessives |
2.67 |
2.75 |
2.83 |
V |
| Libération de tension de protection contre les décharges excessives |
2.9 |
3.0 |
3.1 |
V |
| Temps de retard de tension de protection contre les décharges excessives |
1.0 |
1.5 |
2.0 |
S |
| Protection contre les courts-circuits |
Retirer la charge |
| Impédance |
|
8 |
15 |
mΩ |
| Température de fonctionnement |
-15 |
25 |
60 |
ºC |
| Température de stockage |
-20 |
25 |
70 |
ºC |
| Spécification:
- Tout neuf et de haute qualité
- Module: carte de Protection de batterie au Lithium Li-ion 3 S
- Tension de détection de surcharge: 4.25 ± 0. 025 V
- Surcharge De la tension: 4.15 ±0. 05 V
- Décharge de tension de détection: 2.50 ±0. 08 V
- Sur décharge soulever la tension: 3.00 ± 0. 1 V
- Surintensité actuelle: 20-30A
- Courant de travail: 15A (refroidissement naturel 10.A, ajouter dissipateur de chaleur 15A, le courant instantané maximum 30A)
- Suppression des conditions de protection récupération automatique, sans activation
Protections:
- Protection contre les courts-circuits
- Protection contre les surcharges
- Protection contre les décharges excessives
- Protection contre les surintensités
- Température de fonctionnement:-40-85 °
- Taille: Env. 50*22*4mm
|
