0.96″ IIC SPI Série 128X64 OLED LCD LED (Blue)

SKU: C20A020
Out of stock
110.00د.م.
Out of stock
Ajouter à la liste de souhaits
Ajouter à la liste de souhaits
SKU: C20A020 Categories: ,

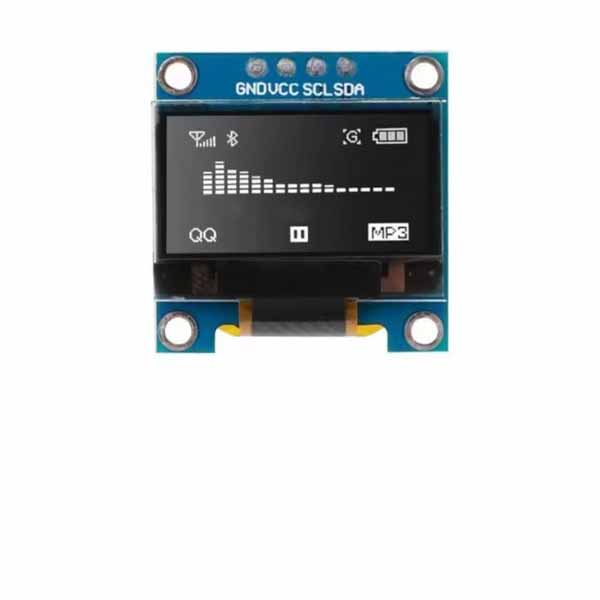

0.96 IIC SPI Série 128X64 OLED LCD LED Module D’affichage Pour Arduino (Blue)

Description

Quel est OLED?

OLED (Organic Light-Emitting Diode) est une technologie d’émission de lumière auto composée d’un mince film organique multicouche placé entre une anode et la cathode. Contrairement à la technologie LCD, OLED ne nécessite pas d’éclairage. OLED possède un fort potentiel d’application pour pratiquement tous les types d’affichages et est considérée comme la dernière technologie pour la prochaine génération de moniteurs à écran plat.

Comment fonctionne OLED émettent de la lumière?

OLED structure de base est constituée de matériaux organiques disposés entre la cathode et l’anode, qui est composé de conducteur électrique transparent Indium Tin Oxide (ITO). Les matières organiques composent un film mince multicouche, qui comprend la couche de transport Hole (HTL), la couche d’émission (EML) et la couche de transport d’électrons (ETL). En appliquant la tension électrique appropriée, des trous et des électrons sont injectés dans la LME de l’anode et la cathode, respectivement. Les trous et les électrons se combinent à l’intérieur de la LME pour former des excitons, après quoi électroluminescence se produit. Le matériau de transfert, matériau de la couche d’émission et le choix de l’électrode sont les principaux facteurs qui déterminent la qualité des composants OLED.

Caractéristique:
Pas de rétro-éclairage,
l’unité d’affichage peut être auto-lumineuxLED de couleur: jaune et bleu
Haute résolution: 128 * 64
Angle de vision: 160 °>
Prend en charge un grand nombre puce de contrôle: Entièrement compatible avec Arduino, 51 série, série MSP430, STM32 / 2, la puce RSE, etc.
Ultra-faible consommation d’énergie: 0.08W plein écran allumé, 0.06W affichage plein écran
Soutien large de tension: sans aucune modification, soutient directement 3V ~ 5V DC
Température de fonctionnement: -30 ℃ ~ 70 ℃
volume de Module (généreuse): 27.0mm * 27.0mm * 4.1mm
Occupation minimum sur l’affichage du port de la Terre IO: La communication IIC / I2C, aussi longtemps que les deux ports IO sera capable de conduire!
IC Driver: SSD1306

Quick Comparison

Settings0.96" IIC SPI Série 128X64 OLED LCD LED (Blue) removeEmetteur infrarouge 940nM format LED 5mm removeLED ronde 5mm couleur verte removeAdaptateur I2C pour afficheur LCD removeModule d'affichage LCD 2,2 pouces, Transmission TFT 240x320 removeMagie RGB LED Matrice pilote Platform Colorduino remove
Image0.96 IIC SPI Série 128X64 OLED LCD LED Module D'affichage Pour Arduino (Blue)Emetteur infrarouge 940nM format LED 5mmLED ronde 5mm couleur verteAdaptateur I2C pour afficheur LCDModule d'affichage LCD 2,2 pouces, Transmission TFT 240x320Magie RGB LED Matrice pilote Platform Colorduino
SKUC20A020C20A024C20A013C20A023C20A010C20A017
Rating
Price110.00د.م.2.50د.م.1.00د.م.25.00د.م.180.00د.م.350.00د.م.
Stock
Out of stock
In Stock
In Stock
In Stock
Out of stock
In Stock
AvailabilityOut of stockIn StockIn StockIn StockOut of stockIn Stock
Add to cart

Lire la suite

Ajouter au panier

Ajouter au panier

Ajouter au panier

Lire la suite

Ajouter au panier

Description0.96 IIC SPI Série 128X64 OLED LCD LED Module D'affichage Pour Arduino (Blue)

Emetteur infrarouge 940nM format LED 5mm

LED ronde 5mm couleur verte

Un adaptateur idéal pour connecter un afficheur LCD à travers une liaison I2C

  • Module d'affichage LCD 202 pouces, Transmission TFT
  • Résolution: 240x320
Magie RGB LED Matrice pilote Platform Colorduino basée sur ATMega 328P
Content

Quel est OLED?

OLED (Organic Light-Emitting Diode) est une technologie d'émission de lumière auto composée d'un mince film organique multicouche placé entre une anode et la cathode. Contrairement à la technologie LCD, OLED ne nécessite pas d'éclairage. OLED possède un fort potentiel d'application pour pratiquement tous les types d'affichages et est considérée comme la dernière technologie pour la prochaine génération de moniteurs à écran plat. Comment fonctionne OLED émettent de la lumière? OLED structure de base est constituée de matériaux organiques disposés entre la cathode et l'anode, qui est composé de conducteur électrique transparent Indium Tin Oxide (ITO). Les matières organiques composent un film mince multicouche, qui comprend la couche de transport Hole (HTL), la couche d'émission (EML) et la couche de transport d'électrons (ETL). En appliquant la tension électrique appropriée, des trous et des électrons sont injectés dans la LME de l'anode et la cathode, respectivement. Les trous et les électrons se combinent à l'intérieur de la LME pour former des excitons, après quoi électroluminescence se produit. Le matériau de transfert, matériau de la couche d'émission et le choix de l'électrode sont les principaux facteurs qui déterminent la qualité des composants OLED. Caractéristique: Pas de rétro-éclairage, l'unité d'affichage peut être auto-lumineuxLED de couleur: jaune et bleu Haute résolution: 128 * 64 Angle de vision: 160 °> Prend en charge un grand nombre puce de contrôle: Entièrement compatible avec Arduino, 51 série, série MSP430, STM32 / 2, la puce RSE, etc. Ultra-faible consommation d'énergie: 0.08W plein écran allumé, 0.06W affichage plein écran Soutien large de tension: sans aucune modification, soutient directement 3V ~ 5V DC Température de fonctionnement: -30 ℃ ~ 70 ℃ volume de Module (généreuse): 27.0mm * 27.0mm * 4.1mm Occupation minimum sur l'affichage du port de la Terre IO: La communication IIC / I2C, aussi longtemps que les deux ports IO sera capable de conduire! IC Driver: SSD1306
  • Catégorie:    Emetteur infrarouge (IR)
  • Boîtier:    5 mm
  • Modèle:     transparente, non teintée
  • Type de construction:     sortie radiale
  • UF:     1.35 V
  • IF:    50 mA
  • Angle de diffusion:     30 °
  • Ie:    76 mW/sr
  • Longueur d’onde     940 nm
  • Température min.     -40 °C
  • Température max.     85 °C

Descriptio:

Cet adapteur se connecte directement à l'arrière d'un afficheur LCD pour pouvoir l'interfacer en I2C ou en SPI, cela permet de reduire le nombre de pins utilisées pour la fonction affichage de votre montage DIY. Ce produit utilise un expander de ports MCP230008 ce qui permet de reduire le dialogue à 2 pins pour l'I2C et un 74HC595 pour réduire à 3 pins pour la liaison SPI. Ce produit fonctionne avec la plupart des afficheurs LCD alphanumérique de 8x1 caractères à 40x4 caratères. Les liaisons et l'alimentation peuvent être cablées directement sur l'adaptateur ou avec les bornier à vis fournis dans le kit.

Caractéristiques:

  • Alimentation : 5V
  • Liaison : SPI ou I2C
  • Adresses I2C : Configurable par jumper à souder

Caractréistiques:

  • Résolution: 240 * 320
  • Lecteur: ILI9341
  • Seulement besoin de 4 E / S ou de SPI matériel direct pour piloter
  • Prend en charge une variété de microcontrôleurs en ligne, sans aucun câblage
  • Régulateur intégré IC prenant en charge une alimentation de 5 ou 3,3 V
  • Circuit d'extension de carte SD intégré
  • Circuit de commande de rétroéclairage intégré pour contrôler l'activation / la désactivation ou la gradation PWM
  • Circuit de police SPI FLASH réservé pour une extension facile de l'application
Colorduino est un pilote à matrice de points LED RVB magie compatible avec Ardu . Paires Colorsduino l' M54564 avec un conducteur de courant constant unique DM163 . En utilisant le DM163 , Colorduino gagne trois canaux 8 + 6 bits de matériel de contrôle PWM de libérer le MCU de la LED d'avoir à mettre en œuvre dans le logiciel . Cela donne les ATmega328 plus de bande passante du processeur pour effectuer d'autres tâches . Colorduino est facile de cascade par IIC et l'interface d'alimentation . Caractéristiques:
  • Couleurs 8bits soutiennent avec correction des 6bits pour chaque couleur dans tous les points
  • Support matériel 16MHz PWM
  • Sans circuits externes , jouer et briller
  • GPIO dédié et interface ADC
  • UART du matériel et de la communication IIC avec cascade facile
  • 24 canaux courant constant de 100mA chacune
  • 8 canaux de pilote source des super de 500mA chacune
