Interrupteurs DIP Apem – Séries DA, DS et DPL

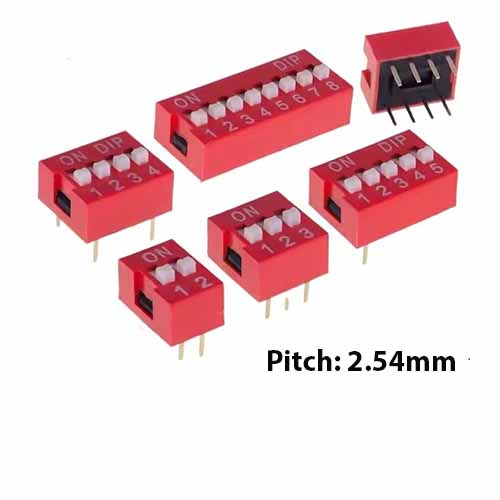

Les interrupteurs Apem DA, DS et DPL de la série DIP sont des interrupteurs à montage traversant 1NO disponibles dans diverses positions. Les interrupteurs de la série DA sont des interrupteurs DIP de type coudé avec un actionneur bombé, les interrupteurs de la série DS étant des interrupteurs DIP de type standard avec un actionneur bombé et les interrupteurs de la série DPL des interrupteurs DIP de type piano avec des actionneurs longs. Les applications incluent télécommunications, ordinateurs, équipement d'essai, sécurité et instrumentation.

Modèles standard, piano et verticaux
Faible résistance de contact : 50 mΩ
Résistance d'isolation >100 MΩ (à 100 V c.c.)

• Bouton momentané standard carré de 12 mm de côté
• Parfait pour une utilisation sur une carte de circuits imprimés
• Compatible avec la carte d'essais
• Conforme RoHS

Télécommande à 12 touches
• Configuration dans un format de matrice

Le clavier SFE à 12 boutons est un clavier de base pour la saisie des données d'utilisateur. Les boutons sont configurés dans un format de matrice.
Cela permet au microcontrôleur « d'analyser » les 7 broches de sortie pour vérifier que les 12 boutons ont été activés.

Module monté comportant un clavier de 4x4 = 16 boutons poussoirs + 4 boutons indépendants, et 8 LED rouges témoins.
Monté sur plaque PCB prête à l'emploi de 60 x 50 mm. Montages électroniques et Arduino.

Caractéristiques

    Un groupe de 4 x 4 = 16 boutons poussoirs (noirs) est monté en matrice (4 lignes x 4 colonnes) et accessible sur un connecteur à 4 x 2 broches (multiplexage).
    Un second groupe de boutons (rouges) est monté sur 4 lignes séparées, en série avec une résistance de 1k entre Vcc et GND, accessibles sur un connecteur à 3 x 2 broches.
    Les 8 LED rouges sont montées individuellement sur 8 lignes en série avec une résistance de 1k chacune, et accessibles sur un connecteur de 10 broches. Cathode commune.

Applications

Clavier de digicode, contrôle de carte électronique avec de nombreuses entrées, voyants de contrôle, etc...

• Matériau (externe): plastique, métal
• Couleur du bouton: rouge

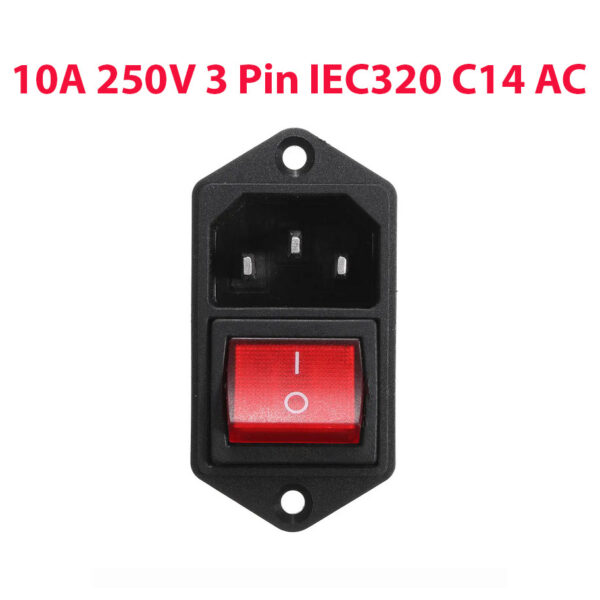

• Tension nominale de l'interrupteur à bascule: 10A 250V AC
• Diamètre du trou dans la face supérieure: 0,42 cm / 0,16 "
• Distance du centre du trou: 3,9 cm / 1,5 "
• Taille du bas: 4,7 x 2,7 cm (L * W)
• Taille totale: 5,8 x 4,8 x 3,4 cm (L * W * H)
• Utiliser uniquement avec un fusible 250V
