DDCS – contrôleur CNC V4.1 4 axes Code G hors ligne pour gravure fraiseuse avec volant manuel 100 PPR CNC MPG Interrupteur d’arrêt d’urgence

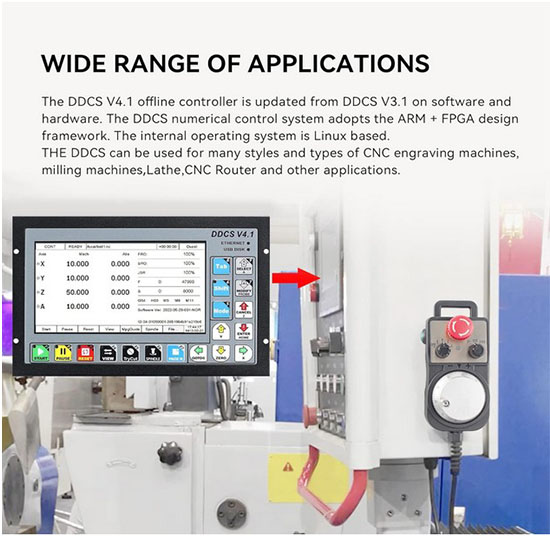

Description

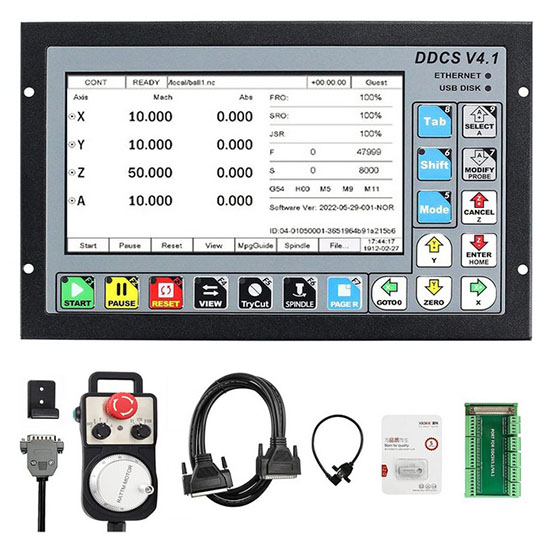

Contenu

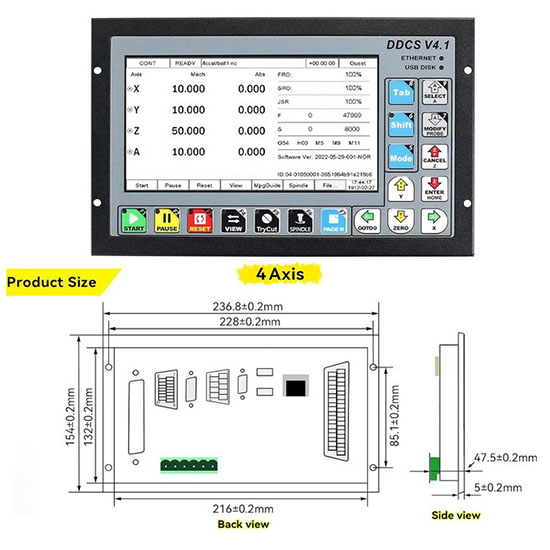

1 x contrôleur CNC DDCSV4.1 (3/4 axes en option)

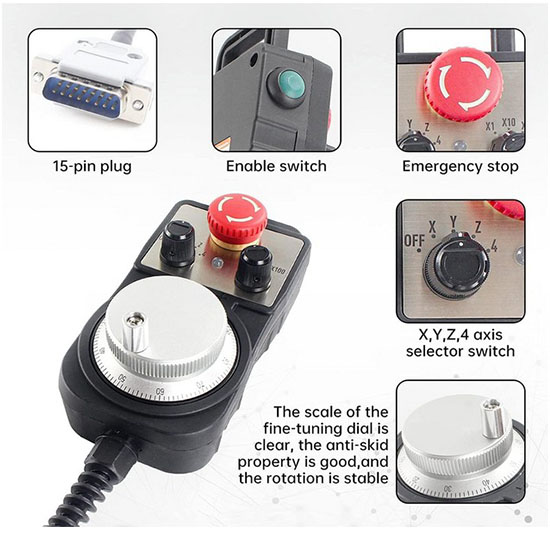

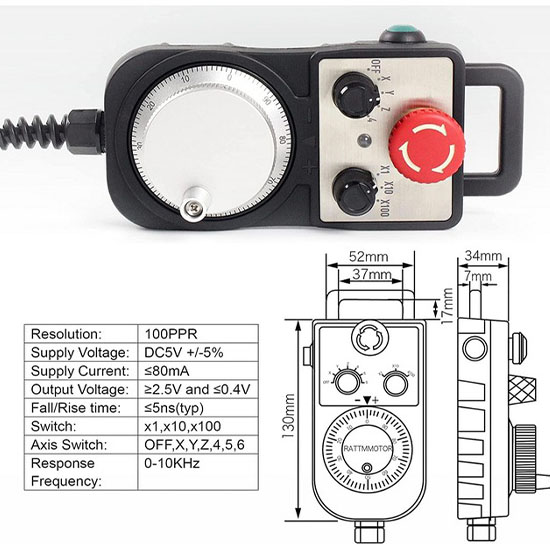

1×4 axes Volant d’arrêt d’urgence MPG
1 x clé USB 4 Go
1 x câble d’extension USB et autres petits accessoires
1 x crochet de volant
1 x Câble de liaison de port parallèle
1 x Carte de dérivation

1) Écran 7 pouces, 17 touches ; 18 interfaces d’entrée numériques isolées par optocoupleur, 3 ports d’entrée numériques isolés par optocoupleur ;

2) La nouvelle version renforce l’algorithme et introduit un nouvel algorithme de planification de mouvement, qui fluidifie la trajectoire des petits segments de ligne grâce à des erreurs de contour configurables ;

3) Interface de sortie analogique 0-10 V pour le contrôle de la vitesse de broche, configurable en servobroche ;

4) Mode d’entraînement 3-4 axes : différentiel et double impulsion, au choix du client. La fréquence de sortie maximale de l’impulsion d’interpolation est de 500 kHz ;

5) Puce de contrôle principale ARM9, puce d’algorithme FPGA ;

6) Écran TFT 7 pouces ; taille : 1024 x 600 pixels, résolution : 72 pixels/pouce ;

7) Le dispositif de commande principal est alimenté par une entrée de 24 VCC, et son courant admissible doit être d’au moins 0,5 A ; l’entrée du port d’E/S est également alimentée par 24 VCC, et son courant admissible doit être d’au moins 0,5 A ; l’alimentation du système de commande principal et celle du port d’E/S doivent être alimentées par les E/S ; en l’absence d’alimentation du port d’E/S, tous les ports d’E/S sont désactivés ;

8) Prise en charge du MPG standard ;

9) Prise en charge du déplacement manuel mono-axe, de la liaison et de l’utilisation à distance fixe des boutons du panneau ;

10) Prise en charge des opérations de ligne spécifiée et de point le plus proche ;

11) Prise en charge du réglage d’outil flottant, du réglage d’outil fixe, du réglage de point d’angle et de la mesure de longueur d’outil.

12) Prise en charge du traitement matriciel, du traitement séquentiel, du fraisage plan et du fraisage cylindrique ;

13) Prise en charge du réglage du décalage XYZA quatre axes ;

14) Prise en charge des points d’arrêt de pause, de mise hors tension et de chargement.

15) Prise en charge du positionnement d’origine multi-pièces : enregistrement et chargement possibles.

16) Centrage des axes X et Y.

17) Simulation : réglage du grossissement pendant la simulation pour vérifier la conformité du chemin de programmation et application des limites logicielles.

Vérification des bits : pause possible pendant la simulation. Après avoir appuyé sur le bouton de démarrage, le système démarre l’exécution à partir du point d’arrêt de pause.

18) La communication entre le contrôleur et l’ordinateur s’effectue via le port Ethernet, ce qui facilite la lecture et la copie de fichiers.

19) La mémoire du contrôleur est de 1 Go ; la commande G peut également être lue depuis un disque dur externe, sans nécessiter de taille de fichier.

Pack vocal.

20) Le contrôleur est codé en international et prend en charge la quasi-totalité des langues. Les clients peuvent configurer différentes langues selon leurs besoins.

21) Le contrôleur DDCS V4.1 prend uniquement en charge les fins de course de type NPN ;

22) Les droits d’utilisation du contrôleur incluent les droits d’opérateur, d’administrateur et de super-administrateur.

Nouvelles fonctionnalités de DDCS V4.1 par rapport à DDCS V3.1 :

1) Transfert de fichiers via Ethernet ajouté ;

2) La fonction de mappage d’axes est ajoutée à la fonction CNC (permettant de configurer la machine à portique double Y) ;

3) La broche peut également être configurée comme servobroche ;

4) Réglage du biais ajouté ;

5) Les commandes de programmation des coordonnées polaires et de rotation sont ajoutées à la commande, et la commande de compensation de rayon est parfaite ;

6) La planification des mouvements introduit un nouvel algorithme pour lisser la trajectoire des petits segments de ligne grâce à des erreurs de contour configurables ;

7) Trois fonctions de détection sont prises en charge : détection d’angle, détection du centre du cercle intérieur et détection du centre du cercle extérieur ;

8) Amélioration des fonctions de début de ligne spécifiée et de début de point le plus proche. Quelle que soit la taille du fichier, le démarrage peut être rapide en quelques secondes.

9) Amélioration de la fonction de simulation. Pendant la simulation, vous pouvez ajuster le grossissement pour observer attentivement si le chemin de programmation est conforme aux attentes et effectuer une vérification des limites logicielles.

La simulation peut être interrompue à volonté. Après avoir appuyé sur le bouton de démarrage, le système reprend l’exécution à partir du point d’arrêt de la simulation.

10) Concernant le port d’entrée, sa fonction est configurable arbitrairement et la prise en charge des alarmes du pilote a été ajoutée.

11) Un encodeur cyclique a été ajouté pour l’axe a. Cet encodeur cyclique est particulièrement utile pour le traitement des fichiers dont la taille a ne cesse de croître.

12) Un message d’erreur d’analyse est également disponible. DDCS V3.1 n’a jamais été inclus et, en cas d’erreur d’analyse, le programme s’arrête immédiatement.

13) Le langage adopte un codage international, compatible avec la quasi-totalité des langues. L’avantage est qu’il peut être utilisé comme pack de langues pour différents caractères ;

14) Augmenter le paramètre de configuration de l’accélération d’arrêt d’urgence pour résoudre l’impact important causé par l’arrêt direct lorsque la machine-outil se déplace à grande vitesse ;

15) Le générateur de vitesse FPGA adopte un générateur de vitesse 32 bits, et la résolution de la vitesse et de l’accélération est plus élevée.
