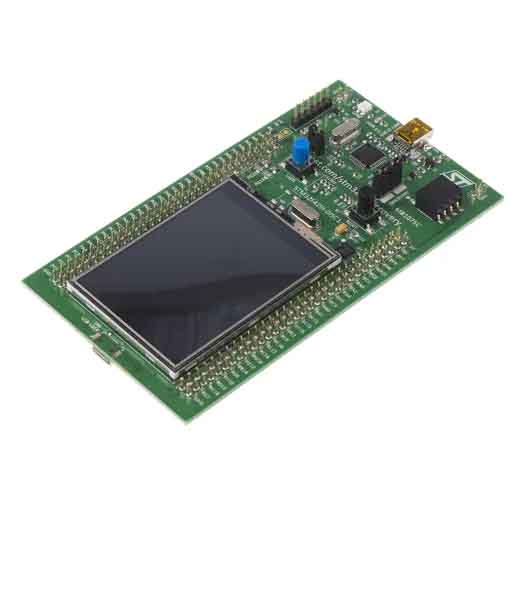

Kit découverte STM32F4, ARM Cortex-M4 avec écran LCD 2,4″ QVGA TFT

SKU: C16A055
In Stock
550.00د.م.
In Stock
Ajouter à la liste de souhaits
Ajouter à la liste de souhaits
Ajouter à la liste de souhaits
Ajouter à la liste de souhaits
Compare
Other people want this. 1 people have this in their carts right now.
SKU: C16A055 Categories: , ,

Kit de découverte STM32F4 pour noyau Cortex-M4F ARM 32 bits

STM32 F4 basés sur l’ARM Cortex-M4 avec instructions DSP et FPU sont une extension du portefeuille STM32 de pointe offrant des performances encore plus élevées. Fréquence de fonctionnement jusqu’à 180 MHz.

Description

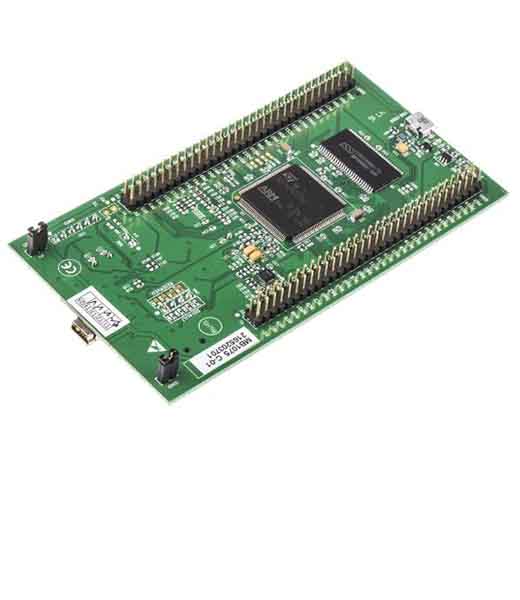

Le kit STM32F429I-DISC1 est conçu pour évaluer les caractéristiques des microcontrôleurs 32 bits série STM32F429. Le microcontrôleur STM32F429 est basé sur le cœur ARM Cortex-M4F avec unité mathématique à virgule flottante. La carte Discovery est basée sur le circuit STM32F429ZIT6.

  • Microcontrôleur à cœur Cortex-M4F STM32F429ZIT6 avec 2 Mo de mémoire Flash et 256 ko de SRAM
  • Mémoire SDRAM de 64 Mo (4 M x 16 bits) intégrée
  • Kit utilisable de manière autonome avec le ST-LINK/V2-B
  • Fonctions USB : port de débogage, port COM virtuel, stockage de masse
  • Ecran LCD TFT QVGA 2,4″ 240 x 320 pixels
  • Gyroscope 3 axes MEMS L3GD20 intégré
  • Connecteur USB OTG FS Micro-AB
  • Connecteur USB Mini-B ST-LINK/V2
  • Embase SWD
  • ST-LINK/V2 intégré avec commutateur de sélection de mode
  • 2 LED d’état : PC vers ST-LINK actif, mise sous tension +3,3 V
  • 2 LED USB OTG : VBus présent, surintensité du VBus
  • 2 LED utilisateur
  • Boutons-poussoirs Utilisateur et Reset
  • Embase d’extension pour toutes les GPIO
  • Alimentation : VBus USB ou source externe +5 V c.c.
  • Alimentation d’application externe : +3 V et +5 V
  • Dimensions : 119 x 66 mm
  • ARM mbed™ activé (mbed.org)
  • Logiciel complet gratuit
