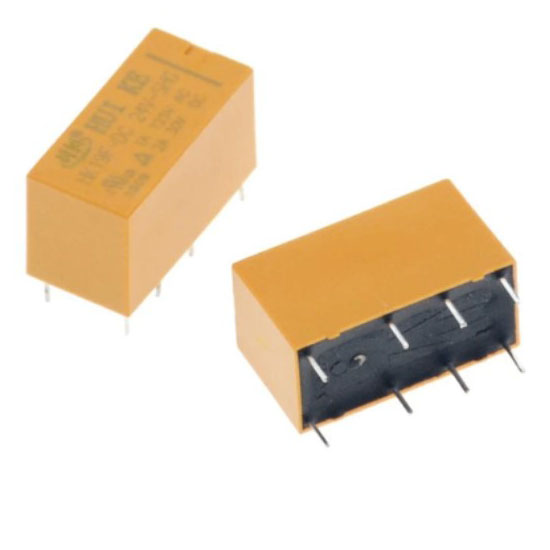

| Description | - Relais 12V DC 8 broches
- 1A 125V AC
- 2A 30V
- Taille: 2 x 0,9 x 1,1 cm
| Convient pour la domotique |
- Tension de bobine 24V c.c.
- Courant de commutation 16A
| JRC-23F-015 Relais de puissance SPDT 1.5V 1A | Relais 12V 10A finder (36.11.9.012.4001) | Relais de puissance pour applications en électroménager, chauffage, domotique, commande et régulation. |
| Content | Descriptif: Ce relais peut ajuster le courant automatiquement, transformer et protéger le circuit. Il peut être utilisé dans la télécommande, l'équipement électronique, le système de contrôle automatique, l'équipement de communication et ainsi de suite.Spécifications: Poids: 50g Taille: 2 x 0,9 x 1,1 cm capacité de contact: 1A 125V AC, 2A 30V |
- Tension d'entrée : 12 V
- Sensibilité du récepteur : > 97 dbm
- Distance de transmission :> 100 m (espace ouvert)
- Prise en charge du type de télécommande : code d'apprentissage EV1527
- Mode de fonctionnement : momentané, bascule, temporisation de verrouillage (5 s, 10 s, 15 s)
- Borne de sortie : NO , NC , COM
- Dimension du circuit imprimé : 35 x 30 x 18 mm (L, l, H)
- Pile de la télécommande : 2 piles bouton 3 V CR2016
Programmation:
Mode travail:
1. Mode Inching : appuyez sur la télécommande pour que le relais se connecte, puis relâchez la télécommande pour déconnecter le relais ;
2. Mode autobloquant : appuyez sur la télécommande pour que le relais se connecte, puis appuyez à nouveau sur la télécommande pour déconnecter le relais ;
3. Mode verrouillage : appuyez sur la touche de la télécommande A pour connecter le relais et appuyez sur la touche de la télécommande B pour déconnecter le relais.
4. Mode délai : appuyez sur la télécommande pour que le relais se connecte, relâchez la télécommande et démarrez le chronométrage. Après 5S, 10S et 15S (3 vitesses), le relais sera automatiquement fermé.
Méthodes d'apprentissage :
1. Méthode d'apprentissage par étapes :
Appuyez une fois sur le bouton d'appariement du code sur le panneau de commande et le voyant LED clignotera une fois. Une fois l'indicateur LED allumé, appuyez sur le bouton dont vous avez besoin pour l'appairage sur la télécommande, l'indicateur LED sur le panneau de commande clignotera 3 fois, ce qui signifie que l'appairage réussit.
2. Méthode d'apprentissage autobloquante :
Appuyez deux fois sur le bouton d'appariement du code sur le panneau de commande et le voyant LED clignotera deux fois. Une fois l'indicateur LED allumé, appuyez sur le bouton dont vous avez besoin pour l'appairage sur la télécommande, l'indicateur LED sur le panneau de commande clignotera 3 fois, ce qui signifie que l'appairage réussit.
3. Méthode d'apprentissage de verrouillage mutuel :
Appuyez trois fois sur le bouton d'appariement du code sur le panneau de commande et le voyant LED clignotera trois fois. Une fois l'indicateur LED allumé, appuyez sur le bouton dont vous avez besoin pour l'appairage sur la télécommande, l'indicateur LED sur le panneau de commande clignotera 3 fois, ce qui signifie que l'appairage réussit.
4. Méthode d'apprentissage du retard 5S :
Appuyez quatre fois sur le bouton d'appariement du code sur le panneau de commande et le voyant LED clignotera quatre fois. Une fois l'indicateur LED allumé, appuyez sur le bouton dont vous avez besoin pour l'appairage sur la télécommande, l'indicateur LED sur le panneau de commande clignotera 3 fois, ce qui signifie que l'appairage réussit.
5. Méthode d'apprentissage du retard 10S :
Appuyez cinq fois sur le bouton d'appariement du code sur le panneau de commande et le voyant LED clignotera cinq fois. Une fois l'indicateur LED allumé, appuyez sur le bouton dont vous avez besoin pour l'appairage sur la télécommande, l'indicateur LED sur le panneau de commande clignotera 3 fois, ce qui signifie que l'appairage réussit.
6. Méthode d'apprentissage du retard 15S :
Appuyez six fois sur le bouton d'appariement du code sur le panneau de commande et le voyant LED clignotera six fois. Une fois l'indicateur LED allumé, appuyez sur le bouton dont vous avez besoin pour l'appairage sur la télécommande, l'indicateur LED sur le panneau de commande clignotera 3 fois, ce qui signifie que l'appairage réussit.
Méthode de compensation :
Appuyez huit fois sur le bouton d'appariement du code sur le panneau de commande, puis toutes les télécommandes apprises seront automatiquement effacées. Après l'effacement, la télécommande précédemment apprise ne peut plus être utilisée. |
Caractèristiques:
- Tension de bobine 24 V c.c.
- Configuration de contact 1 RT
- Type de montage Montage sur CI
- Courant de commutation 16 A
- Type de raccordement Traversant
- Série RT3
- Résistance de bobine 1,44 kΩ
- Type d'application Puissance
- Longueur 29mm
- Profondeur 12.7mm
- Hauteur 15.7mm
- Dimensions 29 x 12.7 x 15.7mm
| Puissance de bobine: 200mW
Tension nominale: 1,5 Vcc
Pick-Up Tension: 1.2Vdc
Drop-Out Tension: 0.15Vdc
Tension maximale: 2.25Vdc
Résistance de la bobine: 11.3ohm
Contact: 0.5A 125Vca / 1A 30Vdc
Tension de commutation maximale: 125Vac / 60Vdc
Courant de commutation maximal: 2 A
Puissance de commutation maximale: 62.5VA / 30W
Endurance mécanique: 10.000.000 opérations
Endurance électrique: 100 000 opérations (pas de contact)
Durée maximale Turn-On: 5 ms
Durée maximale Turn-Off: 5 ms
| Type 36.11.9.009.0000
Specification DC coil
Nominal voltage 12 Vdc
Switching capacity (AC1) 2500 VA
Switching voltage 30V/DC/250 Vac
Switching current 10 A
Contact material AgSnO2
Contact type SPDT-CO
RCoil 400 O
DC voltage range 9 - 18 V
Coil rating 0.36 W
Voltage range 9 - 18 V
Height 16 mm
Length 19 mm
Width 15.5 mm | Points forts
Tension nominale: 12 V/DC
Type de contact: 1 NO (T)
Courant de coupure: 5 A
Caractéristiques techniques
Type PCH-112L2M-WG
Tension nominale de la bobine 12 V/DC
Tension de fonctionnement (min.) 9 V/DC
Modèle Relais de puissance miniature pour CI
Type de commande monostable, 1 bobine
R(bobine) 720 Ω
Type de contact 1 NO (T)
Matériau du contact AgSnO2
Tension de commutation (max.) 400 V/AC
Courant de commutation (max.) 5 A
Puissance de coupure max. 1250 VA
Distance d'isolement (bobine/contacts) 9 mm
Connexion (composants) pattes à souder
UNOM 12 V/DC
INOM 5 A
Tension d’essai 4 000 Veff
Température min. -40 °C
Puissance de coupure 1250 VA
Température max. +85 °C
Tension de coupure 250 V/AC / Max. 400 V/AC
Courant de coupure 5 A
Longueur 19.8 mm
Larg. 9.9 mm
Hauteur 15.2 mm
Température ambiante -40 à +85 °C
Type de contact 1 NO (T)
R (bobine) 720 Ω
Ligne de fuite/d'air (bobine/contact) 5,5/9 mm |
