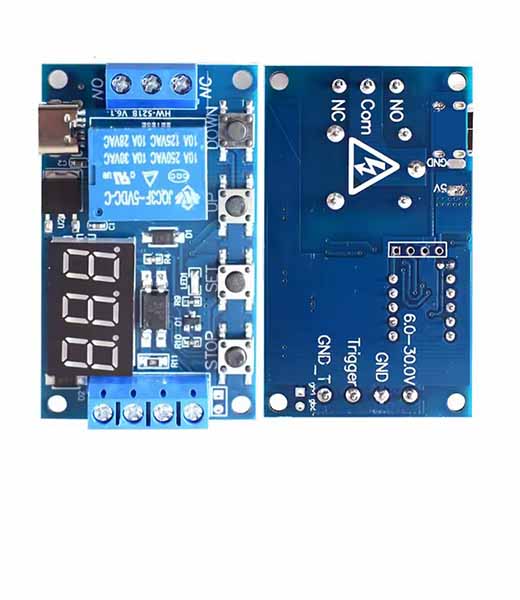

Relais temporisé DC 6-30V avec afficheur et Micro USB Type-C

Description

Retardateur, minuterie, interrupteur, prise en charge micro USB Type_C

Appareil de contrôle de la mise en marche ou l’arrêt de dispositifs électriques. Il fonctionne avec une large plage de tensions d’alimentation allant de 6V à 30V DC et peut également être alimenté via une connexion micro USB 5V pour plus de commodité.

• Alimentation à large plage de tension (6-30 V), compatible avec une alimentation USB Type-C 5 V ;
• Interface claire et simple, dotée de fonctionnalités performantes ;
• Fonction d’arrêt d’urgence par simple pression d’un bouton (touche STOP) avec protection contre l’inversion de polarité (aucun dommage en cas de connexion inversée) ;
• Paramètres OP, CL et LOP configurables, indépendants et enregistrables séparément ;
• Sauvegarde automatique des paramètres après mise hors tension.

Mode de fonctionnement :

P1 : Après déclenchement du signal, le relais est conducteur pendant la durée OP, puis se déconnecte. Pendant cette durée, le fonctionnement est le suivant :

P1.1 : Nouveau déclenchement invalide ; P1.2 : Nouveau déclenchement du signal, nouvelle temporisation ;

P1.3 : Nouveau déclenchement, réinitialisation, déconnexion du relais et arrêt de la temporisation ;

P2 : Après déclenchement et déconnexion du relais pendant la durée CL, le relais est conducteur pendant la durée OP. À la fin de la temporisation, le relais est déconnecté. P3.1 : Après réception du signal de déclenchement et activation du relais pendant la durée OP, le relais se désactive pendant la durée CL, puis le cycle se répète. Si un nouveau signal est émis pendant le cycle, le relais se désactive et le chronométrage s’arrête. Le nombre de cycles (LOP) est paramétrable.

P3.2 : Après la mise sous tension, aucun signal de déclenchement n’est nécessaire. Le relais est conducteur pendant la durée OP, puis se désactive pendant la durée CL. Ce cycle se répète. Le nombre de cycles (LOP) est paramétrable.

P-4 : Fonction de maintien du signal : En présence d’un signal de déclenchement, le chronomètre est réinitialisé et le relais reste conducteur. À la disparition du signal, la durée OP est atteinte et le relais se désactive. Pendant le chronométrage, si un autre signal est émis, le chronométrage est remis à zéro. Caractéristiques techniques

• Tension de fonctionnement : 6-30 V, compatible avec une alimentation USB Type-C 5 V
• Source du signal de déclenchement : Déclenchement de niveau haut (3-24 V). La masse du signal est indépendante de la masse du système afin d’améliorer la résistance aux interférences (possibilité de court-circuit et de mise à la terre séparée)
• Capacité de sortie : Compatible avec les appareils jusqu’à 30 V 5 A CC ou 220 V 5 A CA
• Courant statique : 20 mA ; Courant de fonctionnement : 50 mA
• Durée de vie : supérieure à 100 000 cycles ; Température de fonctionnement : -40 °C à 85 °C
• Isolation par optocoupleur, résistance aux interférences renforcée, circuit imprimé de qualité industrielle, mémorisation permanente des paramètres après une coupure de courant.
