SCT-013-100, capteur de courant alternatif – non invasif – jusqu’à 100A/1V

Description

Ce capteur de la famille CT (Current Transformer = Transformateur de courant) permettent de mesurer des courants alternatif jusqu’à 100A. Ils sont particulièrement utiles pour mesurer la consommation de courant dans certains circuits d’un building. Ces capteurs peuvent également mesurer la production de courant d’un générateur.

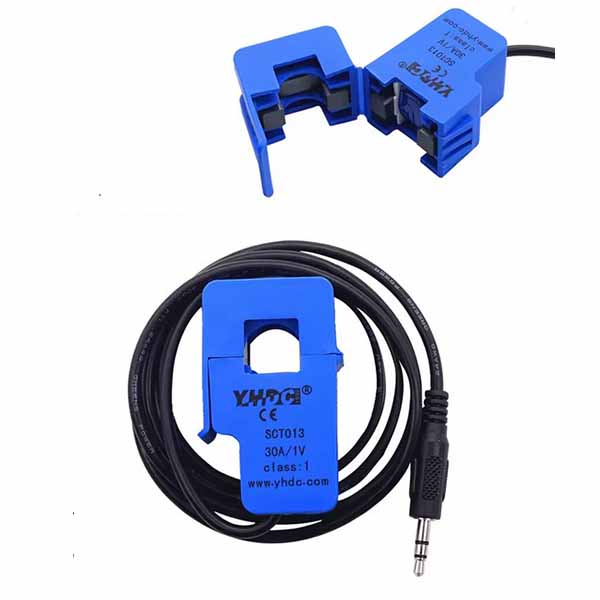

Le noyau de ce capteur est scindé (voir image produit), ce qui est particulièrement utile si vous désirez mettre ce capteur en œuvre vous même. Vous l’ouvrez et le clipsez autour d’un des câbles d’alimentation (ou le neutre) qui alimente le circuit que vous désirez surveillez. Et grâce au système Clips, vous pouvez réaliser cette tâche sur n’importe quel circuit haute tension sans devoir le couper momentanément, ni modifier le circuit.

Applications:

    Idéal pour la mesure de courant
Surveillance et protection de moteur Alternatif
Équipements d’éclairage
Compresseurs d’air

Spécifications:

• Modèle: YHDC SCT-013-0100 (ou encore communément identifié comme SCT-013-000).
• Courant d’entrée: entre 0 et 100A AC (dans la boucle de mesure à clips)
• Sortie: entre 0 et 50mA AC
• Non linéarité: ±3%
• Résistance interne de mesure (RL): NON INCLUSE – dite résistance « Burden » déjà incluse.
• Vous devrez donc placer votre propre résistance burden (voyez notre tutoriel pour plus d’information)
• Turn Ratio: 100A:0.05A (soit équivalent à 2000:1)
• Isolation: Grade B
• Température de fonctionnement: -25°C à 70°C
• Résistance Dielectric (entre le la sortie et le boitier): 1000V AC/1min 5mA
• Fil de branchement: 1m
• Taille: 13mm x 13mm
• Une tonne d’informations intéressantes, il semblerait qu’une résistance burden de 18Ohms produise une tension de 2 Volts pour un courant dépassant 75A.Une résistance de 120 Ohms permet d’avoir une plus grande sensibilité mais vous ne pourrez pas atteindre le courant maximum (au risque de dépasser la tension maximale supportée par votre convertisseur analogique/digital.

Notes:

Cette version du capteur n’inclus pas de résistance « Burden », cette résistance qui converti le courant en tension lisible sur l’entrée analogique de votre microcontrôleur. Voyez notre tutoriel en fin de fiche pour accéder aux détails techniques concernant ce point.Ensuite, la sortie est protégée par un TVS (Transiant-Voltage Supressor, ou Diode Transil wikipedia.fr).
Bien que n’ayant pas trouver les spécifications précises de cette diode, les informations collectées sur openenergymonitor.orglaissent à penser que nous sommes largement au dessus de ce que peut supporter une entrée Analogique d’un Arduino.

Utilisation:

Ce capteur n’a pas de résistance « Burden », vous devez donc brancher une résistance en parallèle sur sa sortie pour transformer le courant en tension (u = Rburden x Isecondaire). Voyez nos tutos pour plus de détails.

Comme ce capteur agit comme un transformateur, la sortie de ce capteur est également alternatif. Cela signifie que le signal de sortie passe en alternance entre des valeurs positives et des valeurs négatives (sous zéro volts).

La plupart des microcontrôleurs, comme votre Arduino, disposent d’entrée analogique. Mais cette dernière n’accepte que des tensions positives. Ne branchez pas ce capteur directement sur une entrée analogique de votre microcontrôleur.

Vous devez utiliser un montage relativement simple, à base d’un pont diviseur,  pour ramener l’entièreté du signal au dessus de 0 volts. Voir notre section tutoriel pour plus de détails.
