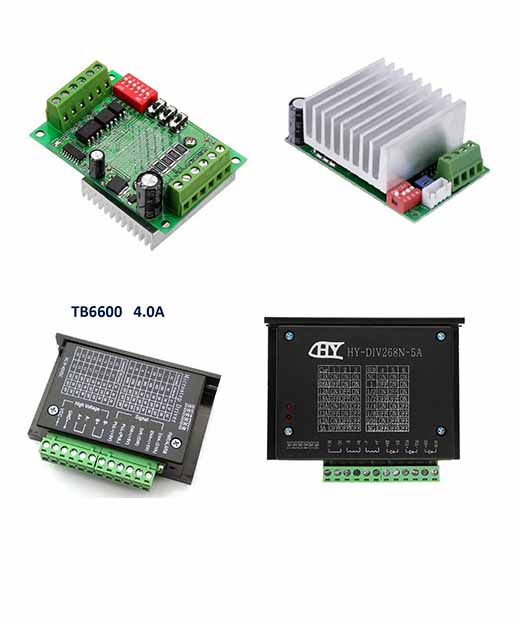

TB6560 Driver 3A pour moteur pas à pas

• Tension de fonctionnement de 10 V à 35 V DC.
• Une alimentation de 24V DC à découpage est recommandée.
• Cette carte driver de moteur utilise des coupleurs optiques à haute vitesse 6N137 pour garantir une
• grande vitesse de commutation sans perte de pas.
• La nouvelle puce Tohiba TB6560AHQ comporte une protection de surchauffe et de sur intensité.
• Courant maximal de : ± 3A, et de 3.5A en pointe.
• Adaptée à des moteurs pas-à-pas de 3A avec deux / quatre phase / 4 fils ou 6 fils.
• Fonctions de division de courant automatiques.
• Segments : full step, half step, 1/8 step, 1/16 step, jusqu'à 16 segments.
• Taille réduite : largeur 50 x longueur 75 x hauteur 3.5 mm.
• Avec un large dissipateur thermique.

Description:
Le EasyDriver est un simple pour utiliser le pilote de moteur pas à pas , compatible avec tout ce qui peut sortir un signal numérique 0 à 5V impulsion ( ou 0 à impulsion de 3,3 V si vous soudez SJ2 fermé le EasyDriver ) .

EasyDriver nécessite une alimentation 7V à 30V

le moteur et peut alimenter n importe quelle tension de moteur pas à pas .
Le EasyDriver a un régulateur de tension à bord pour l interface numérique qui peut être réglé à 5V ou 3,3 V .
Connectez un moteur pas à pas 4 fils et un microcontrôleur et vous avez un contrôle précis du moteur !
EasyDriver entraîne moteurs bi- polaires , et les moteurs câblés comme bi- polaire .
C est-à- 4,6 , ou 8 fils moteurs pas à pas .
Il s agit de la version la plus récente de EasyDriver V4.4 .
Il offre beaucoup plus de souplesse et de contrôle sur votre moteur pas à pas , par rapport aux anciennes versions .
Les sélectionnez ( MS1 et MS2) broches micropas du A3967 sont ventilés permettant des ajustements à la résolution micropas .
Le sommeil et permettre broches sont également ventilés pour plus de contrôle .

Caractéristiques:

• Pilote micropas A3967
• MS1 et MS2 broches ventilés pour changer la résolution micropas à plein , moitié , quart et huitième étapes (par défaut huitième )
• Compatible avec 4 , 6 et 8 fils moteurs pas à pas de toute tension
• Commande de courant réglable de 150mA/phase à 750mA/phase
• Plage d alimentation de 7V à 30V .
• Plus la tension est élevée, plus le couple à vitesse élevée
• Ce n'est pas la version officiel ARduino

Note: Ne pas brancher ou débrancher un moteur tandis que le conducteur est sous tension.
Ceci causera des dommages permanents à l A3967 .

Exemple avec Arduino (En)

Caractéristiques techniques:

• Couple de sortie maximum     27 Ncm
• Tension d'alimentation     4 → 6 V
• Vitesse de sortie     0 → 50 t/min
• Longueur     406mm
• Largeur     55.8mm
• Profondeur     19mm
• Dimensions     406 x 55,8 x 19 mm

• Configuration de sortie Pont complet double
• Courant Collecteur IGBT maximum 0.6A
• Tension Collecteur Émetteur maximum 36V
• Type de boîtier PDIP
• Tension d'alimentation fonctionnement maximum 36V
• Nombre de broches 16

Tension de fonctionnement: 6V
Vitesse (max): 1900 rpm
Nombre de fils: 6
Longueur des câbles: 33cm
Profondeur: 42 mm
hauteur: 45 mm
largeur: 42 mm
Poids: 226 g

Caractéristiques:

• Alimentation: 4,8-6V
• Courant: 8mA (repos) - 150mA (à vide)
• Amplitude max : 180°
• Couple @ 4,8V: 1,2kg/cm

• Vitesse @ 4,8V: 0,12s/60°
• 22*12*27mm
• Poids: 9g
