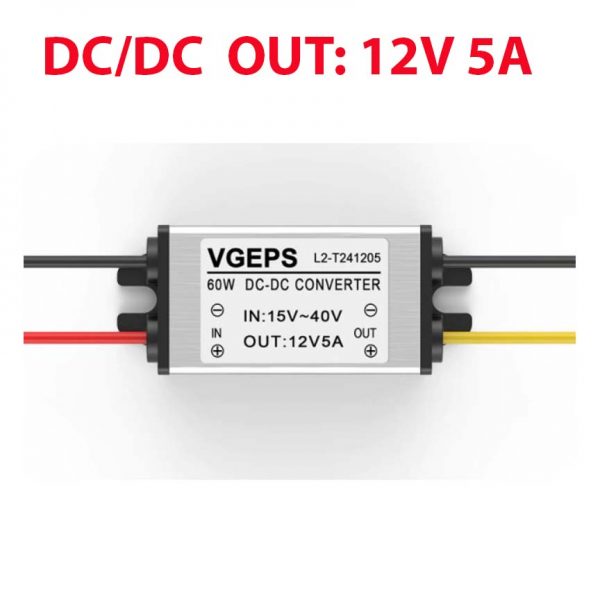

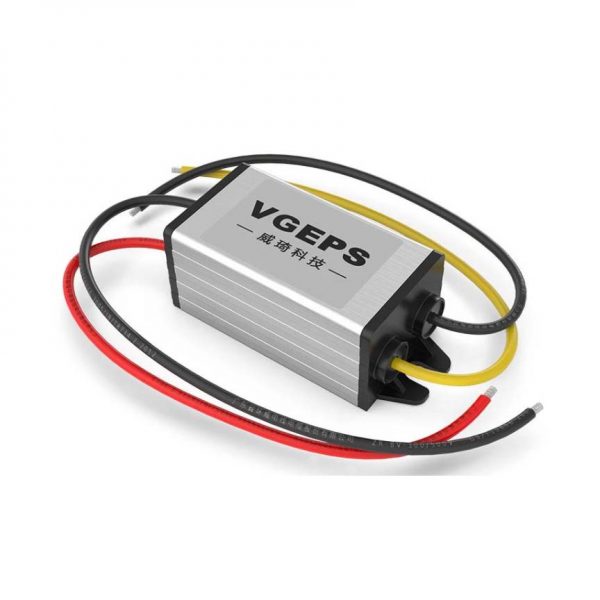

24VDC vers 12VDC 5A Convertisseur DC/DC étanche boitier aluminium

SKU: C01A142
In Stock
180.00د.م.
In Stock
Ajouter à la liste de souhaits
Ajouter à la liste de souhaits
Ajouter à la liste de souhaits
Ajouter à la liste de souhaits
Compare
SKU: C01A142 Category:
  • Plage de tension d’entrée DC 15-40V
  • Tension de sortie DC 12V
  • Courant de sortie 5A

Description

  • Tension d’entrée DC 24V
  • Plage de tension d’entrée DC 15-40V
  • Tension de sortie DC 12V
  • Courant de sortie 5A/
  • Puissance de sortie 60W
  • Efficacité de conversion > 93 %
  • Indice d’étanchéité IP67 / IP78

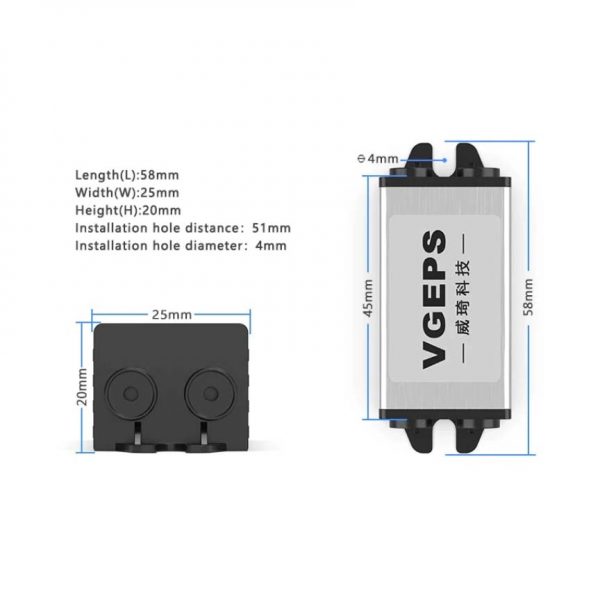

  • Sortie Aluminium: 58*25*20mm, 45g

Avis

Il n’y a pas encore d’avis.

Soyez le premier à laisser votre avis sur “24VDC vers 12VDC 5A Convertisseur DC/DC étanche boitier aluminium”

Votre adresse e-mail ne sera pas publiée. Les champs obligatoires sont indiqués avec *

Quick Comparison

Settings24VDC vers 12VDC 5A Convertisseur DC/DC étanche boitier aluminium removeMini 360 DC-DC convertisseur Step Down Module 4.75 V-23 V à 1 V-17 V remove12A 200W DC-DC Convertisseur abaisseur de tension removeRS-2405DZ/H3 - Convertisseur DC/DC, Entrée 24 V c.c., Sortie ±5V dc, ±200mA remove20A 300W DC-DC Convertisseur abaisseur de tension removeMC34063 MC34063AP MC34063API 34063API Circuit intégré DIP-8 remove
ImageMini 360 DC-DC convertisseur Step Down Module 4.75 V-23 V à 1 V-17 V12A 200W DC-DC Convertisseur abaisseur de tensionEtiquetteConvertisseur abaisseur de tension Module 300W 20A DC-DCMC34063 MC34063AP MC34063API 34063API Circuit intégré DIP-8
SKUC01A142C05A274C01A109C01A075C01A108C05A279
Rating
Price180.00د.م.20.00د.م.120.00د.م.300.00د.م.130.00د.م.7.00د.م.
Stock
In Stock
In Stock
In Stock
In Stock
In Stock
In Stock
AvailabilityIn StockIn StockIn StockIn StockIn StockIn Stock
Add to cart

Ajouter au panier

Ajouter au panier

Ajouter au panier

Ajouter au panier

Ajouter au panier

Ajouter au panier

Description
  • Plage de tension d’entrée DC 15-40V
  • Tension de sortie DC 12V
  • Courant de sortie 5A
  • Convertisseur DC/DC
  • Abaisseur de tension 4.75 V-23 V à 1 V-17 V
  • Tension d'entrée: 4.5V à 30V DC
  • Tension de sortie: 0.8V à 28V DC
  • Courant de sortie: 12A (max.)

Convertisseur CC-CC Recom isolé, régulé, à sortie simple/double SIP de 2 W - Série RS-Z/H3

  • Tension d'entrée: 6V à 40V DC (10 V à 40 V est suggéré)
  • Tension de sortie: 1.2V à 36V DC
  • Courant de sortie: 20A (max.)

Le composant électronique MC34063 de Texas Instrument est un circuit intégré en boîtier DIP8 idéal pour les applications convertisseur DC/DC.

Il vous permettra d'obtenir une tension de sortie plus élevée ou plus basse que la tension appliquée sur son entrée.

Content
  • Tension d’entrée DC 24V
  • Plage de tension d’entrée DC 15-40V
  • Tension de sortie DC 12V
  • Courant de sortie 5A/
  • Puissance de sortie 60W
  • Efficacité de conversion > 93 %
  • Indice d’étanchéité IP67 / IP78
  • Sortie Aluminium: 58*25*20mm, 45g

Caractéristiques:

  • Step Down Module
  • Type: Mini-360
  • Non-isolé step-down
  • Taille: env. 17x11x3.8mm
  • Tension d'entrée: 4.75 V-23 V
  • Tension de sortie: 1.0 V-17 V
  • Courant de sortie: pic 3A, 1.8A longtemps
  • l'efficacité du transfert: 96% (le plus élevé)
  • Swtiching frenquency: 340 KHz
  • Ondulation de sortie: 30mV (sans charge)
  • Régulation de charge: ± 5%
  • Régulation de tension: ± 5%
  • Température de fonctionnement:-40 ~ + 85
  • Tension d'entrée: 4.5-30 V
  • Tension de sortie: 0.8-28 V (réglable) la sortie doit être inférieure à 2 V que l'entrée.
  • Courant de sortie: 0-12A (MAX)
  • Courant d'entrée: 12A (MAX) (veuillez augmenter la dissipation thermique si plus de 10A)
  • Puissance de sortie: refroidissement naturel 100 W, améliorer la dissipation thermique 200 W (MAX)
  • Taille: 60*52*20 MM
  • Efficacité de Conversion: 95%
  • Température de fonctionnement: industriel (-40°c à + 85°c) (la température ambiante dépasse 40°c, utilisation de puissance inférieure, ou pour augmenter la dissipation thermique)
  • Protection contre les courts-circuits: aucun (veuillez installer des fusibles et des circuits de protection au port d'entrée.)

Détail produit
Convertisseur CC-CC Recom isolé, régulé, à sortie simple/double SIP de 2 W - Série RS-Z/H3

  • Plage de tensions d'entrée 4:1 ultra-large.
  • Sorties régulées.
  • Isolation d'entrée/sortie 3 kV.
  • Niveau sonore faible.
  • Aucun condensateur externe requis
  • Commande On/Off à distance.
  • Protection permanente contre les courts-circuits.
  • Matériau du boîtier UL94V-0
  • Boîtier SIP-8.



Caractéristiques techniques

  • Tension de sortie    ±5V c.c.
  • Plage de tensions d'entrée    9 → 36 V c.c.
  • Tension d'entrée nominale    24 V c.c.
  • Tension d'isolement    3000V c.c.
  • Puissance    2W
  • Courant de sortie    ±200mA
  • Type de montage    Montage traversant
  • Nombre de sorties    2
  • Boîtier    SIP
  • Température minimale    -40°C
  • Température maximale    +75°C
  • Série    RS
  • Profondeur    11.1mm
  • Longueur    21.8mm

Caractéristiques:

  • Avec une large plage de tension d'entrée de 6V à 40V, le convertisseur abaisseur peut ajuster avec précision la tension et le courant de sortie.
  • L'efficacité peut être jusqu'à 96%, mesurée à 20A, convertissant 24V à 12V.
  • Il est conçu avec un tube MOS double à grand courant 75 V/80A.
  • Entrée et sortie utilisent condensateur électrolytique haute fréquence à faible résistance, faible ondulation, sortie stable.
  • Le câblage est pratique avec ces bornes à vis 30A à grand courant.
  • Le module buck a 2 dissipateur de chaleur qui pourraient améliorer la dissipation thermique.
  • Lorsqu'il y a une grande différence entre la tension d'entrée et de sortie, veuillez diminuer la puissance et le courant.

Spécifications:

  • Tension d'entrée: 6V à 40V DC (10 V à 40 V est suggéré)
  • Tension de sortie: 1.2V à 36V DC
  • Courant de sortie: 20A (max.), 15A (suggéré)
  • Efficacité: 95% (24V à 12V, 20A)
  • Ondulation de sortie: ≤50mV
  • Méthode de câblage: Terminal
  • Protection contre les courts-circuits: récupération automatique (ne peut pas court-circuiter pendant longtemps)
  • Taille: 60x53x27mm/2.36x2.08x1.06"
  • VO +: sortie positive
  • VO-: sortie négative
  • + IN: entrée positive
  • -IN: entrée négative
  • CV: réglage de tension de sortie
  • CC: réglage du courant de sortie

Déscription:
Les composants électroniques MC33063A et MC34063A de Texas instruments sont des circuits intégrés à la prise en main très facile et qui contiennent tous les circuits électroniques nécessaires à la mise en oeuvre de convertisseurs DC/DC.

Ces circuits intégrés sont composés d' un comparateur, un oscillateur, un contrôleur à modulation de largeur d'impulsions avec une limitation de courant active, un driver, et un commutateur à courant fort en sortie.

Ce circuit intégré MC340063A nécessite donc très peu de dispositifs électroniques externes pour construire des convertisseurs de type buck, boost et inverseurs.

Le circuits intégré MC33063A de Texas instruments est conçu pour fonctionner à une température comprise entre -40°C et 85°C tandis que le circuit intégré MC34063A est conçu pour fonctionner à un température comprise entre 0°C et 70°C

  • Moyenne de tension d'entrée large : 3V à 40V
  • Courant de commutation en sortie élevé: jusqu' à 1.5 A
  • Tension de sortie ajustable
  • Oscillateur de fréquence jusqu' à 100 kHz
  • Précision de référence interne: 2%
  • Limitation de courant de court-circuit
  • Faible courant de veille
