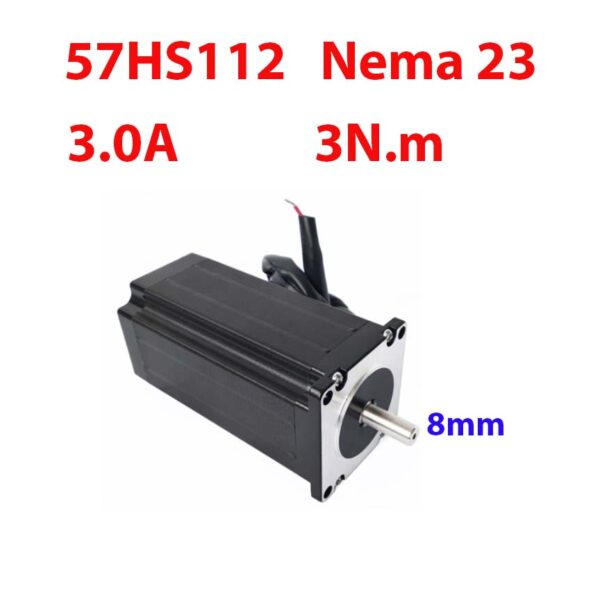

75HS112 Nema 23 arbre 8mm 3.0A 3N.m

• Modèle: 57HS112-3004A08-01
• Tension: 3.08V
• Courant/phase: 3.0A
• Diamètre de l'axe: 8mm
• Couple: 3N.m (30kg.cm)
• Inductance: 6.5 ± 20% mH
• Résistance: 1.3 ± 10% Ω
• Angle du pas:    1.8° ± 5%
• La longueur de l'arbre avant: 20mm
• Taille: 57mm * 57mm * 112mm

Caractéristiques:

• Alimentation: 4,8-6V
• Courant: 8mA (repos) - 150mA (à vide)
• Amplitude max : 180°
• Couple @ 4,8V: 1,2kg/cm

• Vitesse @ 4,8V: 0,12s/60°
• 22*12*27mm
• Poids: 9g

Description:
Le EasyDriver est un simple pour utiliser le pilote de moteur pas à pas , compatible avec tout ce qui peut sortir un signal numérique 0 à 5V impulsion ( ou 0 à impulsion de 3,3 V si vous soudez SJ2 fermé le EasyDriver ) .

EasyDriver nécessite une alimentation 7V à 30V

le moteur et peut alimenter n importe quelle tension de moteur pas à pas .
Le EasyDriver a un régulateur de tension à bord pour l interface numérique qui peut être réglé à 5V ou 3,3 V .
Connectez un moteur pas à pas 4 fils et un microcontrôleur et vous avez un contrôle précis du moteur !
EasyDriver entraîne moteurs bi- polaires , et les moteurs câblés comme bi- polaire .
C est-à- 4,6 , ou 8 fils moteurs pas à pas .
Il s agit de la version la plus récente de EasyDriver V4.4 .
Il offre beaucoup plus de souplesse et de contrôle sur votre moteur pas à pas , par rapport aux anciennes versions .
Les sélectionnez ( MS1 et MS2) broches micropas du A3967 sont ventilés permettant des ajustements à la résolution micropas .
Le sommeil et permettre broches sont également ventilés pour plus de contrôle .

Caractéristiques:

• Pilote micropas A3967
• MS1 et MS2 broches ventilés pour changer la résolution micropas à plein , moitié , quart et huitième étapes (par défaut huitième )
• Compatible avec 4 , 6 et 8 fils moteurs pas à pas de toute tension
• Commande de courant réglable de 150mA/phase à 750mA/phase
• Plage d alimentation de 7V à 30V .
• Plus la tension est élevée, plus le couple à vitesse élevée
• Ce n'est pas la version officiel ARduino

Note: Ne pas brancher ou débrancher un moteur tandis que le conducteur est sous tension.
Ceci causera des dommages permanents à l A3967 .

Exemple avec Arduino (En)

Description du produit: Coque et engrenage en métal, résistant à l'usure, couple élevé, bruit faible, longue durée de vie. Largement utilisé dans: serrures électroniques, modèles de voitures intelligentes, robots, caméras, etc.

• Tension: 12V
• Réduction: 1:20
• Vitesse à vide : 300 rpm
• Courant à vide : <50mA
• Couple : 0.4 Kg.cm
• Vitesse max: 200 rpm
• Courant max: <250mA
• Diamètre : 24.4mm
• Diamètre de l'axe : 4mm

Conseils: 1, Tolérance: Faites attention à la gamme de la tension et du courant, utilisez le moteur en se conformant à ces normes, sinon les performances du moteur et sa vie diminueront. 2, Câblage électrique: Fil rouge au pôle positif, fil noir négatif, si s'inverse, la direction de rotation du moteur inverse. 3, Sur-charge: Utilisez le moteur dans ses limites de charge que possible, il est interdit de faire fonctionner le moteur en état de décrochage ou quasi-décrochage à long terme.

Caractéristiques:

• L298N puce double pilote H-pont
• Tension logique: 5V
• Courant logique: 0mA-36mA
• Température de stockage: -20 ℃ à + 135 ℃
• Mode de fonctionnement: H-pont pilote (double)
• Tension d'entraînement: 5V-35V
