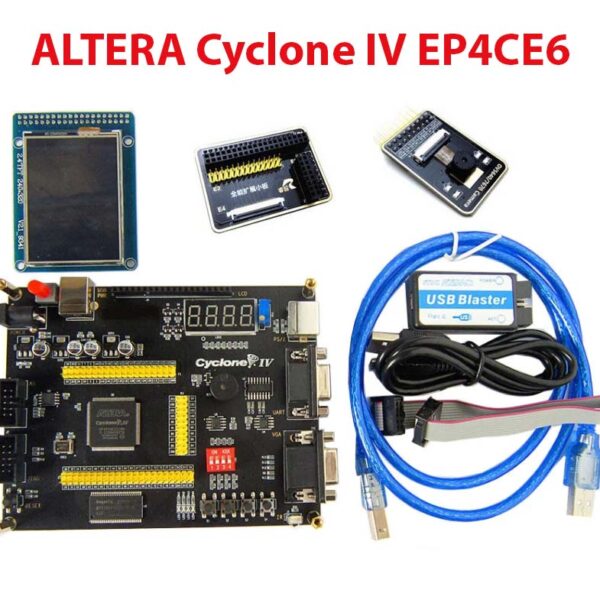

Kit ALTERA Cyclone IV EP4CE6 carte de développement FPGA Altera EP4CE NIOSII + LCD + Caméra
Out of stock
1,500.00د.م.
Out of stock
Ajouter à la liste de souhaits
Ajouter à la liste de souhaits
1 * ALTERA EP4CE6 FPGA development board
1 * USB Blaster (Used to download programs to FPGA)
1 * USB cable (Used for power supply)
1 * Connecting Board
1 * 2.4 inch TFT Module
1 * OV7670 camera
Description
Caractéristiques:
1. la puce principale du nouveau FPGA Cyclone IV série EP4CE6E22C8N de ALTERA
2. Puce de configuration série EPCS16N haute capacité intégrée, prend en charge le mode de téléchargement JTAG/AS deux
3. SDRAM 64 Mbit embarquée, prise en charge SOPC, développement NIOSII
4. Cristal actif 50 MHz intégré, la stabilité du système d’horloge maître
5. Utilisation d’une puce de régulateur de tension 1117-3.3V, pour fournir une sortie de tension de 3.3V
6. Utilisation d’une puce de régulateur de tension 1117-1.2V pour fournir une tension de base FPGA
7. Utilisation d’une puce de régulateur de tension 1117-2.5V, pour fournir une sortie de tension PLL
8. Utilisation d’un grand nombre de condensateurs de découplage, conception de découplage
9. Prise d’alimentation cc 5V et prise d’alimentation d’interface USB, deux types de mode d’alimentation
10. 1 bouton de réinitialisation, peut également être utilisé comme bouton d’entrée utilisateur
11. 1 interrupteur d’alimentation à bouton autobloquant
12. 1 LED voyant d’alimentation
13. De toutes les interfaces IO, l’espacement universel de 2,54 mm peut être facilement étendu
14. L’interface de téléchargement JTAG pour télécharger le fichier est .SOF, la vitesse est rapide, l’utilisation habituelle de cette interface est recommandée
15. AS interface de téléchargement pour télécharger le fichier est .POF, la vitesse est lente, besoin d’utiliser cette interface lors du processus de durcissement
Interface périphérique :
1. 4 clés indépendantes
2. 4 diodes LED,
3. 4 tubes numériques
4. Commutateur à 4 cadrans
5. 1 sonnerie
6. Interface PS2
7. Port série RS232
8. Prise 1*20 broches LCD, prise en charge LCD1602, LCD12864, TFT LCD
9. Puce de capteur de température LM754A, pour l’expérience du thermomètre
10. Résistance réglable avec précision, rétroéclairage LCD réglable
11. Interface VGA, pour l’expérience d’affichage
12. I2C série EEPROMAT24C08, pour l’expérience de bus IIC
13. Module de réception infrarouge
Emballage inclus:
1 * ALTERA EP4CE6 FPGA development board
1 * USB Blaster (Used to download programs to FPGA)
1 * USB cable (Used for power supply)
1 * Connecting Board
1 * 2.4 inch TFT Module
1 * OV7670 camera
