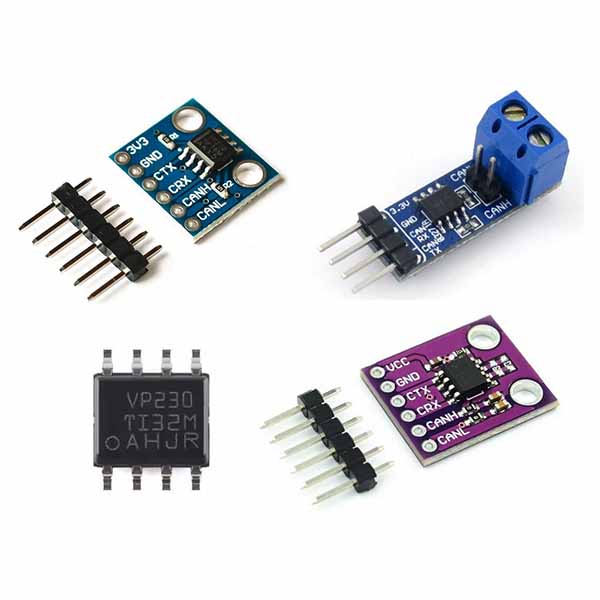

SN65HVD230 Interface de contrôleur transciever BUS CAN MCP2551 Module CAN high-speed

Description

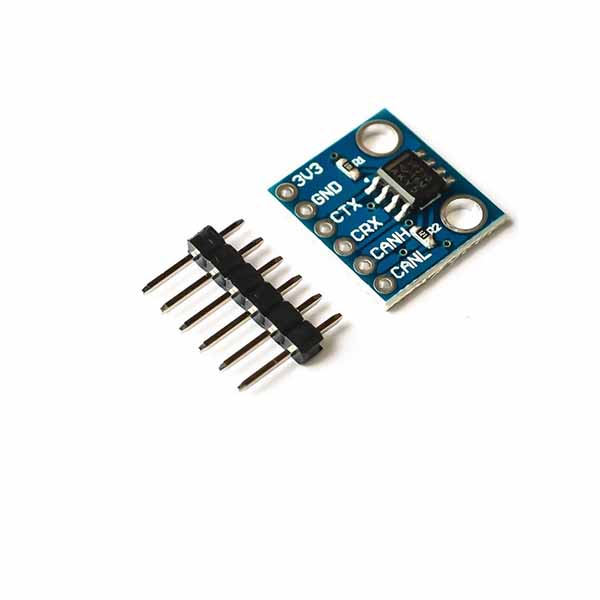

SN65HVD230 Modèle 1

Le module SN65HVD230 est un émetteur récepteur CAN compatible avec PCA82C250. Il est alimenté par 3.3V et dispose d’une protection ESD. Le Transciever CAN SN65HVD230 est idéale pour connecter des microcontrôleurs au réseau CAN.

• Carte CAN SN65HVD230
• Comprend un émetteur-récepteur CAN intégré
• Est utilisé pour connecter les MCU au réseau CAN
• Est alimenté par 3,3 V
• Fournit une protection ESD

La carte CAN SN65HVD230 dispose d’un émetteur-récepteur CAN intégré, qui est compatible avec le brochage PCA82C250. Il est alimenté par 3,3 V et dispose d’une protection ESD.

La carte CAN SN65HVD230 est idéale pour connecter des microcontrôleurs au réseau CAN. Conçu pour fonctionner dans des environnements particulièrement difficiles, il dispose d’une protection contre les fils croisés, d’une protection contre la perte de terre et les surtensions, une protection contre la surchauffe, ainsi qu’une large plage de modes communs.

SN65HVD230 Modèle 2

Le module émetteur-récepteur SN65HVD230 permet une transmission de signaux à différents débits et fonctionne efficacement dans les environnements à fortes interférences. Interface de contrôleur comporte des modes de veille et un taux de transfert jusqu’à 1 Mb/s.

Il est entièrement conforme aux normes ISO11898 et présente une impédance d’entrée élevée permettant jusqu’à 120 nœuds. Ajoutez à cela une protection thermique, une fonction de sécurité ouverte et une réduction des interférences radio (RFI).

• Entièrement compatible avec la norme ISO11898 ;
• Impédance d’entrée élevée, permet 120 ID de notes
• Mode veille à faible courant (370μA) ;
• Taux de transmission du signal jusqu’à 1Mb / s
• Protection thermique, fonction de protection contre la coupure du circuit électrique
• Avec bus de protection contre les interférences instantanées
• interférences de haute fréquence (RFI) réduites
• Avec récepteur différentiel (EMI)
• Dimensions 16,4 mm x 14,5 mm x 3,2 mm

SN65HVD230DR SOP-8

Le SN65HVD230 est un émetteur-récepteur CAN haute vitesse et tolérant aux pannes, servant d’interface entre un contrôleur de protocole CAN et le bus physique. Il offre des capacités de transmission et de réception différentielles pour le contrôleur de protocole CAN et est entièrement conforme à la norme ISO-11898, y compris les exigences de 24 V. Il fonctionne à des vitesses allant jusqu’à 1 Mbit/s.

• Entrée de contrôle de pente
• Fonctionnement jusqu’à 1 Mbit/s
• Conforme aux exigences de la couche physique de la norme ISO-11898
• Compatible avec les systèmes 12 V et 24 V
• Pente contrôlée en externe pour une réduction des interférences radioélectriques
• Détection de dominance permanente
• Faible consommation en veille
• Haute immunité au bruit grâce à l’implémentation sur bus différentiel
• Boîtier CMS SOP-8 broches

MCP2551 Module

• CJMCU-2551 est un dispositif CAN haute vitesse tolérant aux pannes pouvant être utilisé comme contrôleur de protocole CAN et comme interface de bus physique. Le MCP2551 fournit une capacité de réception différentielle au contrôleur de protocole CAN, qui est entièrement conforme aux normes ISO-11898, y compris les exigences énergétiques 24V.
• En règle générale, chaque nœud du système CAN doit avoir un appareil, le signal numérique est converti en contrôleur CAN génère un signal pour le transport par bus. Il fournit également des pics de haute tension entre le contrôleur CAN et le bus CAN rejoint le tampon, ces pics de haute pression peuvent être générés par un appareil externe.
• Prend en charge le taux d’exécution de 1 Mo/S.
• Répondre aux exigences de la couche physique standard ISO-11898.
• Convient aux systèmes 12V et 24V. Contrôle externe de la pente, réduit les RFI.
• Détection automatique du défaut à la terre de l’entrée TXD.
• Réinitialisation à la mise sous tension et protection contre les baisses de tension.
• Le nœud non alimenté ou Brown n’affectera pas le bus CAN.
• Fonctionnement en veille à faible courant.
• Jusqu’à 112 nœuds peuvent être connectés.
