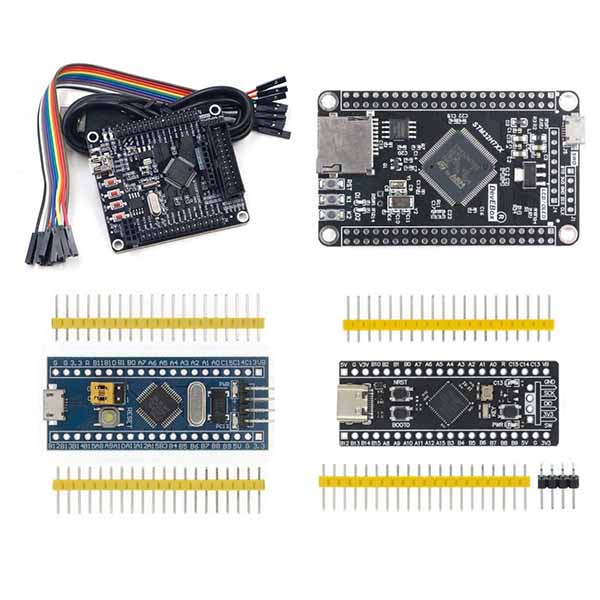

STM32 ARM STM32F103RCT6/RBT6 STM32H743VIT6 STM32F103C6T6 STM32F103C8T6 STM32F401CCU6 STM32F411CEU6 carte de développement

Description

STM32F103RCT6/RBT6

• STM32F103RCT6, TQFP64, FLASH: 256 k, RAM: 48 k
• Standard JTAG/SWD pour Téléchargements
• un indicateur de puissance
• deux état voyants
• un SPI FLASH Puce,W25X16 Capacité est 2MO
• OLED Écran module interface
• Mini USB Interface, alimentation pour système version, réservés USB Fonction de Communication
• UN boot mode configuration interface
• 32.768 Cristal oscillateur pour intégré RTC À utiliser, ou à calibrer
• un 2.4g Module de communication sans fil (NRF24L01) Interface
• UN bouton de réinitialisation peut être utilisé pour la réinitialisation MCU Et OLED
• trois boutons pour trois fonctions, WK_UP pour l’excitation fonction
• 13,8M Oscillateur à quartz (par l’intérieur de la puce) PLL Jusqu’à la plus haute 72M)
• LM1117-3.3V Stabilisateur de tension puce, maximum fournir 800mA Courant électrique
• Taille:56x62mm

STM32H743VIT6

• Modèle: STM32H743VIT6
• fréquence : 400 M (noyau M7)
• Paquet : LQFP100
• RAM : 1024 Ko
• Flash :2 048 Ko (2 M)
• Interface OLED – plug and play, prise en charge OLED 0,96 pouce / 1,3 pouce
• Interface à cristaux liquides TFT
• Connecter un écran LCD couleur HD de 1,3 pouces
• Connectez un écran LCD couleur HD de 2,0 pouces
• Stockage des données : W25Q64 (pilote QSPI)
• Cristal haute vitesse : 25 MHZ
• Cristal basse fréquence : 32,768 K
• Alimentation + lumières LED programmables
• 2 utilisateurs et bouton de réinitialisation

STM32F103C6T6

• Microcontrôleur : STM32F103C6T6
• Processeur ARM® 32 bits Cortex® -M3
• Fréquence CPU maximale de 72 MHz
• Tension de 2 V à 3,6 V
• 32 Ko Flash
• 10 Ko SRAM
• Communication : I2C, SPI, UART, PEUT, USB
• GPIO avec capacité d’interruption externe
• Jusqu’à 6 temporisateurs (2 x temporisateurs 16 bits, 1 x temporisateur PWM, 2 x temporisateurs de surveillance et un temporisateur SysTick)
• RTC

STM32F103C8T6

• Bloc d’alimentation flexible: USB VBUS ou source externe (3.3V, 5V)
• LED de l’utilisateur: LED1
• Un bouton-poussoir: RESET
• Port de programmation / débogage
• Connecteur USB Micro-B
• STM32F103C8T6
• CPU ARM® 32 bits Cortex®-M3
• Fréquence CPU maximale de 72 MHz
• VDD de 2,0 V à 3,6 V
• 64 KB Flash
• 20 Ko SRAM
• GPIO (32) avec capacité d’interruption externe
• ADC 12 bits (2) avec 10 canaux
• RTC
• Timers (4)
• I2C (2)
• USART (3)
• SPI (2)
• USB 2.0 à pleine vitesse
• CAN

STM32F401CCU6

• Oscillateur à cristal haute vitesse 25 MHZ et oscillateur à cristal basse vitesse 32,768 Khz 6PF
• Les tampons Flash sont réservés, fournissant des routines USBDisk&&FATFFS
• Le capuchon de cavalier peut être utilisé directement sans installation. BOOT0 résistance interne 10K pull-down
• L’usine a brûlé les procédures de test de la lampe respiratoire et de l’USBCDC.
• Fournir le micrologiciel MicroPython disponible, les fichiers de configuration
• Ajustez la direction du capuchon de saut s’il ne peut pas être installé. Parce que le capuchon de saut est large d’un côté et étroit de l’autre.
• Carte V1.3 avec 3 boutons : touche de réinitialisation, touche BOOT0 et bouton utilisateur.

STM32F411CEU6

• Oscillateur à cristal haute vitesse 25 MHZ et oscillateur à cristal basse vitesse 32,768 Khz 6PF
• Les tampons Flash sont réservés, fournissant des routines USBDisk&&FATFFS
• Le capuchon de cavalier peut être utilisé directement sans installation. BOOT0 résistance interne 10K pull-down
• L’usine a brûlé les procédures de test de la lampe respiratoire et de l’USBCDC.
• Fournir le micrologiciel MicroPython disponible, les fichiers de configuration
• Ajustez la direction du capuchon de saut s’il ne peut pas être installé. Parce que le capuchon de saut est large d’un côté et étroit de l’autre.
• Carte V1.3 avec 3 boutons : touche de réinitialisation, touche BOOT0 et bouton utilisateur.
