Description | | | LM2596 LM2596S Module d'alimentation DC / DC 3A ajustable 24V 12V 5V 3V + Voltmètre à affichage numérique
-
Tension d'entrée: 4 - 40V
-
Courant de sortie: 2A
-
Voltmeter Numérique: 0v-45v
|
- Tension d’entrée: DC 48V
- Plage tension d’entrée: DC 30V-60V
- Tension de sortie: DC 24V
- Courant de sortie: 5A Max
| Régulateurs de tension linéaires à faible chute (LDO), sortie 3,3 V, Linear Technology | Step-Down DC/DC Converters (Integrated Switch) over 35V Input Max |
Content |
- Efficacité : 95 %
- Tension d'entrée : 18-35 VCC
- Tension de sortie : 12VDC
- Courant de sortie : 40A
- Ondulation : 200 mVp
- Régulation de ligne : ±0,2 %
- Régulation de charge : ±0,2 %
- Précision de tension : ± 1,5 %
- Boîtiers : IP68
- Dimensions : 100*80*40mm
- Poids net : 0,5 kg
- Température de fonctionnement du boîtier : -40 ~ 85 °C
| Caractéristiques:
- Type : Courant constant DC/DC/Tension constante
- Taille : (L*W*H) 4.80*2.40*1.4cm
- Tension d'entrée : 5V-57V doit être supérieure de 2 V à la tension de sortie
- Courant de sortie : courant nominal 2,5A/3A MAX (dissipateur thermique nécessaire)
- Tension de sortie : 1,25-30V (réglable)
- Puissance de sortie : 15w max à la tension maximale
- Protection contre les courts-circuits de sortie : Oui
- Protection contre l'inversion de polarité d'entrée : Oui
- Plage de courant constant : 0,2-3A (réglable, 1 A transféré par défaut)
Avantages:
- Réglage en continu de la tension de sortie
- Réglage en continu du courant de sortie
- Indicateur LED, Rouge en charge / Vert en charge libre
- Potentiomètre multitours à longue durée de vie
- Différence jusqu'à 1,5 V (typiquement 1,16 V) entre les tensions d'entrée et de sortie
- Courant de sortie jusqu'à 2,5A
- Très faible consommation électrique au ralenti, environ 10mA (0,01)
- Protection contre la température
- Tension d'entrée à 60V
- Haute stabilité de la tension de sortie
- Haute efficacité
- Pas besoin de refroidissement supplémentaire à 2,2 A
- Conversion DC/DC haute fréquence, entraînant une réduction de la taille de l'appareil
Application:
- Chargeur pour toutes les batteries dans la gamme 1.23V ~ 28V, réglez uniquement la tension de batterie et le courant de charge précis
- Conversion élevée lorsqu'il est utilisé en voiture
- Source de tension de laboratoire réglable
- Driver LED à courant constant
- Dispositifs de gradation
- Alimentation de laboratoire
|
- Dimensions (L x P x H): env. 43 x 21 x 14mm (avec potentiomètre)
- Tension d'entrée: 4 - 40V
- Tension de sortie: 1,5 - 35V (réglable)
- Courant de sortie: 2A
- Voltmeter Numérique: 0v-45v
- Efficacité de conversion: Jusqu'à 92%
- Sens de réglage du potentiomètre: Sens horaire (augmentation), sens anti-horaire (diminution)
- Fréquence de commutation: 150 KHz
- Redresseur: non synchrone de rectification
- Propriétés du module: Non isolé abaisseur module (buck)
- Protection de court-circuit: limitation de courant, car la reprise
- Température de fonctionnement: -40 à 85 degrés Celsius (puissance de sortie 10 W ou moins)
- Augmentation pleine charge Température: 40 degrés Celsius
- Régulation de la charge: ± 0,5%
- Régulation de tension: ± 0,5%
- Temps de réponse dynamique: 5% 200US
- Mode de connexion: soudés, plus broche peut être directement soudé PCB
|

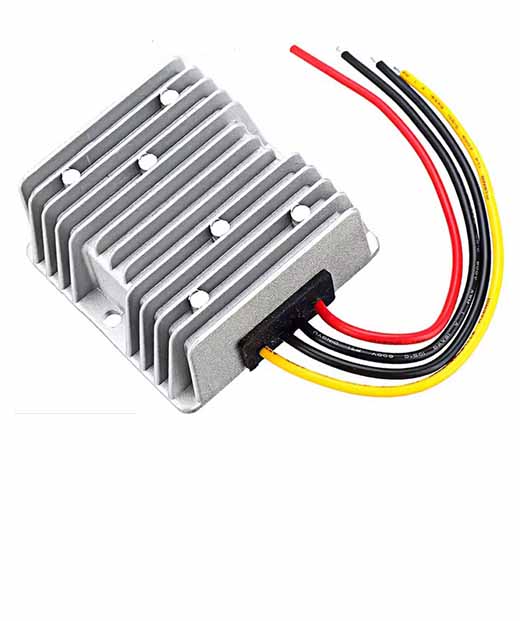

- Tension d’entrée: DC 48V
- Tension de sortie: DC 24V
- Courant de sortie: 5A Max
- Puissance de sortie: 120W Max
- Efficacité de Conversion: > 93%
- Température de fonctionnement: -40 ~ 80 ℃
- étanchéité (à l’eau): IP67 / IP68
- Protection contre: surintensité, surtension, court-circuit
- Matériau Du boîtier: Aluminium
- Taille du produit (L x L x H): 74*74*32mm
- Poids du produit: 260g
| Caractéristiques techniques:
- Tension de sortie 3,3 V
- Type de sortie Fixe
- Type de boîtier A-220
- Courant de sortie maximum 3A
- Type de montage Traversant
- Tension d'entrée minimale -15 V
- Tension d'entrée maximale 15 V
- Nombre de broche 5
- Nombre de sorties 1
- Courant de repos 400µA
- Température de fonctionnement minimum 0 °C
- Température d'utilisation maximum +125 °C
- Hauteur 15.748mm
- Régulation en ligne 1 mV
- Largeur 4.572mm
- Régulation de charge 30 mV
- Dimensions 10.541 x 4.572 x 15.748mm
- Longueur 10.54mm
| Caractéristiques techniques:
- Fonction régulateur Contrôleur d'abaissement / boost, Inverseur
- Courant de sortie maximum 1.5A
- Nombre de sorties 1
- Régulation en ligne 0,2 mV/V
- Régulation de charge 0,5 mV/mA
- Type de montage Traversant
- Type de boîtier MDIP
- Nombre de broche 16
- Type de sortie Ajustable
- Fréquence de découpage maximum 100 kHz
- Régulateur à découpage Oui
- Dimensions 19.05 x 6.35 x 3.3mm
- Hauteur 3.3mm
- Température d'utilisation maximum +125 °C
- Longueur 19.05mm
- Largeur 6.35mm
- Tension d'entrée maximale 40 V
- Tension d'entrée minimale 2,5 V
- Température de fonctionnement minimum -40 °C
|
