Analyseur logique USB 100MHz 16 Canaux MCU ARM GFPGA debugger software

Description

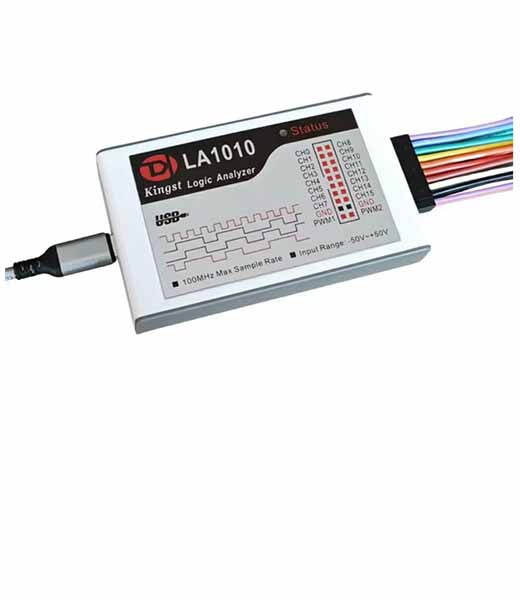

L’analyseur logique LA1010 offre des performances élevées. Il dispose de 16 voies d’entrée et d’une fréquence d’échantillonnage jusqu’à 100 MHz. Associé au logiciel PC KingstVIS, il permet l’échantillonnage simultané de 16 canaux de signaux numériques, convertis en formes d’onde numériques et affichés à l’écran. Il prend en charge de nombreux protocoles standard pour une communication de données simplifiée. Permet de tester et d’analyser des systèmes numériques (MCU/ARM/FPGA, etc.), de développer et de déboguer des programmes de communication, ou encore de surveiller et d’enregistrer des signaux numériques sur le long terme.

Caractéristiques :

Fréquence d’échantillonnage maximale : 100 MHz (3 canaux), 50 MHz (6 canaux), 32 MHz (9 canaux), 16 MHz (16 canaux)
Profondeur d’échantillonnage élevée et compression prise en charge
Générateur PWM intégré
Interface USB 2.0/3.0 compatible
Logiciel performant et convivial
Mises à jour automatiques en ligne

Spécifications :

Nombre de canaux d’entrée : 16 (maximum)
Fréquence d’échantillonnage maximale : 100 MHz
Bande passante de mesure : 20 MHz
Durée minimale d’acquisition : 20 ns
Profondeur d’échantillonnage maximale : 10 Gbit/s par canal
Plage de tension d’entrée : -50 V à +50 V
Impédance d’entrée : 220 kΩ, 12 Ω pF
Tension de seuil réglable : -4 à +4 V, par pas de 0,01 V
Canaux PWM : 2
Plage de fréquences PWM : 0,1 à 10 MHz
Pas de réglage de la fréquence PWM : 10 ns
Pas de réglage de la largeur d’impulsion PWM : 10 ns
Tension de sortie PWM : +3,3 V
Impédance de sortie PWM : 50 Ω
Courant de veille : 100 mA
Courant de fonctionnement maximal : 150 mA
Dimensions : 95 × 55 × 23 mm
Systèmes d’exploitation compatibles : Windows XP, Vista, Windows 7/8/10 (32/64 bits)
Protocoles standard compatibles : UART/RS-232/485, I2C, SPI, CAN, DMX512, HDMI CEC, I2S/PCM, JTAG,
LIN, Manchester, Modbus 1-Wire, UNI/O, SDIO, SMBus, USB 1.1, PS/2, infrarouge NEC, parallèle, etc.

Liens de téléchargement du logiciel :

https://drive.google.com/file/d/14_lGQNTbvOB2NKmTvyC9EkT3_qV5lMb6/view?usp=sharing

https://www.adrive.com/public/sPfsjP/LA%20software.rar
